Fundamentos de los dispositivos OBD
Los dispositivos OBD plug-and-play se conectan al puerto de diagnóstico del vehículo para leer datos del motor sin cableado adicional. Incluye tipos de datos y casos de uso de gestión de flotas.
En esta guía, aprenderá qué es un dispositivo OBD, cómo funcionan estos dispositivos y qué los hace adecuados para flotas, pequeñas empresas y otros.
Los proveedores de seguimiento tienen varias opciones que considerar al elegir un dispositivo GPS. Los dispositivos OBD (también conocidos como OBD2 u OBDII) son una opción asequible, conveniente y accesible para una variedad de usuarios. Estos dispositivos plug-and-play son fáciles de instalar y proporcionan a las flotas abundantes datos del vehículo, ayudándolas a aprovechar la telemática inteligente.
En este documento, explicaremos cómo funcionan estos dispositivos, qué funciones proporcionan y cómo se utilizan. Navixy admite dispositivos OBD de multitud de fabricantes y, con más de 15 años de experiencia y cientos de socios en todo el mundo, tenemos un conocimiento significativo de la industria de la telemática y la gestión de flotas.

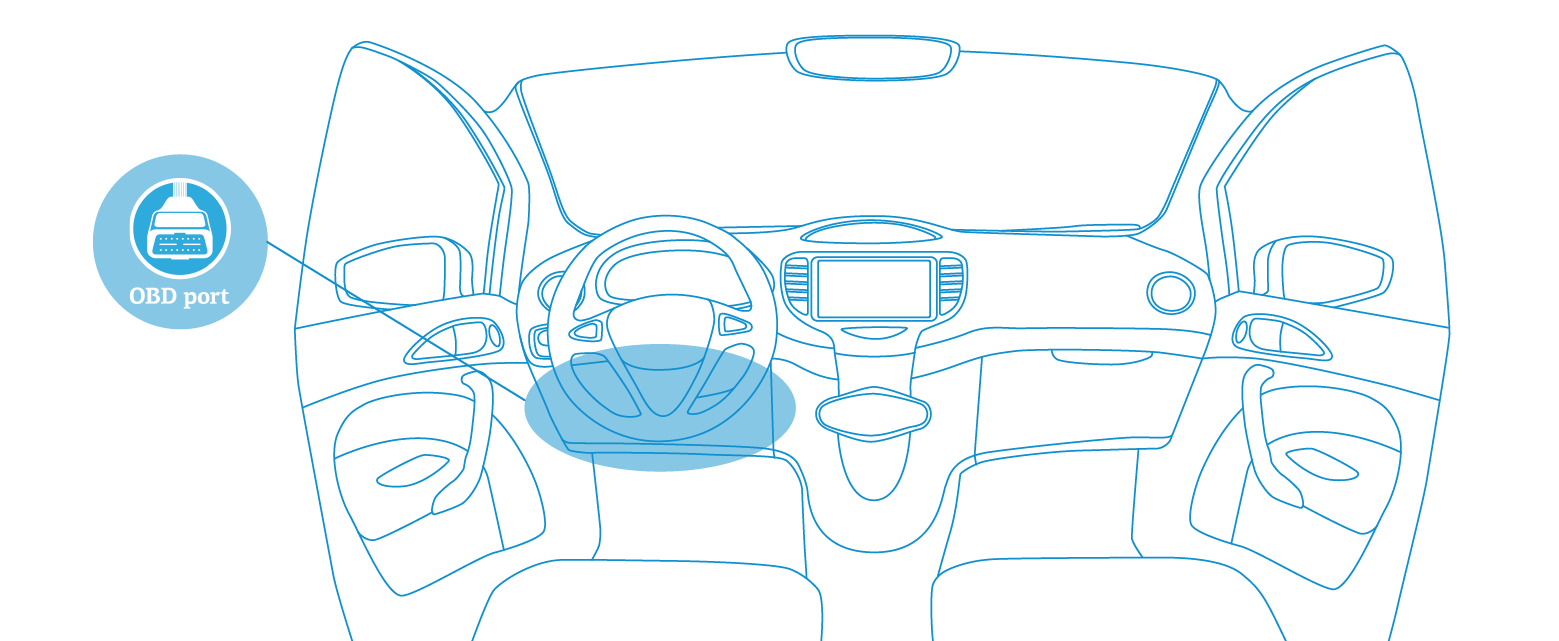

Los puertos OBD normalmente se encuentran dentro del área sombreada
¿Dónde se pueden usar los dispositivos OBD?
Como se indicó, un dispositivo OBD es cualquier dispositivo de seguimiento GPS que se conecta al puerto OBDII (diagnóstico a bordo) del vehículo. Prácticamente todo vehículo de pasajeros vendido desde 1996 cuenta con este puerto estandarizado, lo que significa que estos dispositivos son compatibles con prácticamente cualquier auto, camión, SUV o van disponible. Además de proporcionar ubicación GPS, también pueden dar a las flotas acceso a valiosos datos del vehículo, códigos DTC, DPA (Análisis de patrones de manejo) y VIN.

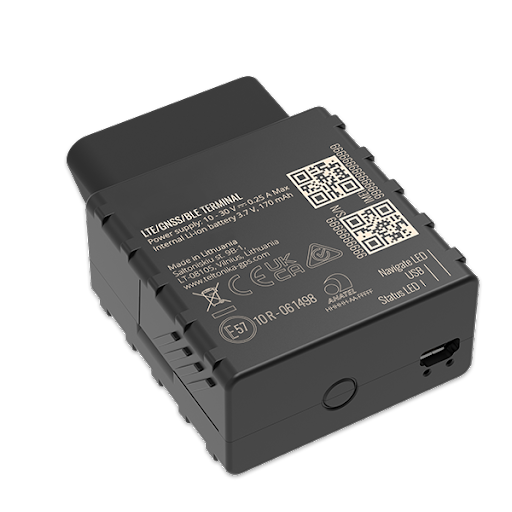

Ejemplo de dispositivo OBD
¿Qué es el estándar OBD?
El estándar OBD se estableció originalmente para mejorar los estándares de control de emisiones. Aunque la versión más temprana de la tecnología fue introducida por Volkswagen en la década de 1960, el estándar OBDII comenzó a ser obligatorio en varios países a mediados de la década de 1990 y desde entonces se ha extendido a gran parte del mundo.
Además del tipo de conector de diagnóstico y su asignación de pines, el estándar OBDII también especifica los protocolos de señalización eléctrica disponibles y el formato de los mensajes, así como qué parámetros del vehículo se deben monitorear y cómo codificar estos datos.
El puerto OBD también suele estar disponible en vehículos eléctricos, aunque algunos fabricantes consideran reemplazarlo en el futuro, en parte porque el control de emisiones no aplica a los VE.
Distribución de pines
La distribución de pines OBDII incluye 16 pines, cada uno de los cuales se comunica con un protocolo específico. Aunque algunos pines están estandarizados, otros son opcionales, como los diseñados para un fabricante o proveedor específico. La tabla siguiente describe el protocolo correspondiente para cada pin. Nota: cualquier pin sin etiqueta queda abierto para uso por los OEM.

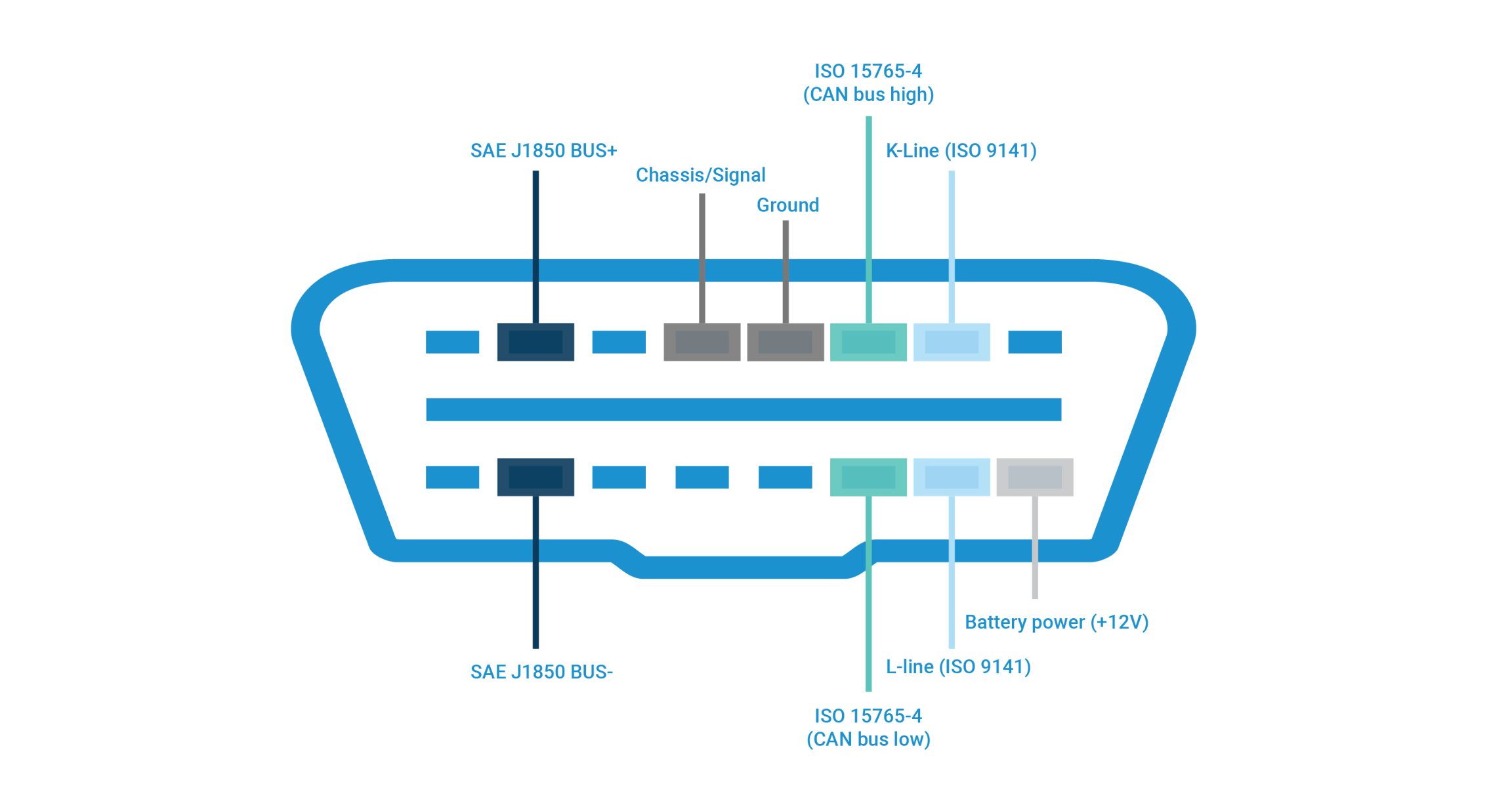

Distribución de pines OBDII
CAN alto/bajo
Las líneas alta y baja del bus CAN transmiten datos del vehículo al dispositivo. En modo inactivo, ambas líneas transportan 2.5V. Sin embargo, como la comunicación requiere una diferencia de voltaje, la línea alta sube a 3.75V y la baja baja a 1.25V para generar una diferencia de 2.5V cada vez que se envían datos. Por lo tanto, el bus CAN es una opción confiable para la comunicación en red en dispositivos móviles.
K-Line
Principalmente, la K-Line se usa para diagnóstico vehicular. Fue el protocolo original que el estándar OBDII utilizó para este fin hasta que el bus CAN se volvió obligatorio en 2008. Ahora, se usa sobre todo con vehículos más antiguos y en mercados con tecnología menos avanzada.
J1850
Disponible en dos variantes, J1850 es otro protocolo estandarizado que desde entonces ha sido sustituido en su mayoría por tecnología más nueva. La primera variante, modulación por ancho de pulso (PWM), suele encontrarse en vehículos Ford más antiguos, mientras que el ancho de pulso variable (VPM) aparece en modelos de General Motors.
J1939
Mientras que el estándar OBD cubre vehículos de pasajeros y ligeros, el protocolo SAE J1939 establece los estándares de cómo se comunican los dispositivos en vehículos de servicio pesado. Sin embargo, a diferencia de OBDII, J1939 está estandarizado, por lo que todos los fabricantes usan un lenguaje común.
A continuación, puede ver en qué se diferencian el número de pines y su disposición para este protocolo.

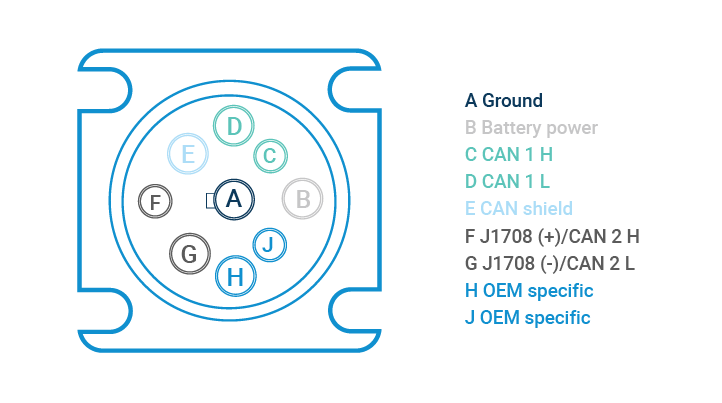

Distribución de pines J1939
J1708
Un protocolo que aparece en J1939 pero no en OBDII es J1708 (CAN 2 alto/bajo). Aunque este es otro protocolo más antiguo que desde entonces ha sido reemplazado por lecturas del bus CAN, sigue incluido en J1939 para dar soporte a camiones pesados más antiguos. Este protocolo es capaz de informar parámetros como el nivel de combustible, el consumo absoluto de combustible y las horas de motor.
¿Cuál es la diferencia entre OBD y los dispositivos cableados?
Al seleccionar un dispositivo GPS, las personas pueden elegir entre dispositivos portátiles y alimentados. Mientras que los primeros requieren una batería interna y tienen una vida útil limitada, los segundos obtienen energía de la batería del vehículo. Este grupo también puede ser un dispositivo cableado o un dispositivo OBD.
La principal diferencia entre un dispositivo de seguimiento GPS OBD y uno cableado se reduce a la instalación. Por lo general, los dispositivos cableados requieren instalación profesional, ya que necesitan conectarse a la batería del vehículo a través de la caja de fusibles para obtener energía. En comparación, un dispositivo OBD se conecta directamente al puerto OBDII, lo que significa que cualquiera puede completar la instalación en segundos. Esta es también la razón por la que los dispositivos OBD2 a menudo se denominan dispositivos «plug-and-play».
Además de la facilidad de instalación, los dispositivos de seguimiento OBD también transmiten datos ricos del vehículo, ya que pueden acceder directamente al bus CAN. Esto permite que los seguros basados en el uso, las empresas de alquiler de autos y las flotas corporativas reciban información como las horas de motor y el consumo de combustible.
Por último, como no se requiere instalación profesional, los dispositivos OBD a menudo pueden ser más asequibles que otros dispositivos a largo plazo.
¿Por qué la gente elige dispositivos OBD en lugar de otros dispositivos?
Hay varias razones para elegir un dispositivo OBD en lugar de otro tipo de dispositivo GPS, incluida la facilidad de instalación y el precio accesible. Además de la comodidad, también proporcionan acceso a una amplia gama de puntos de datos del vehículo.
Como se discutió anteriormente, los dispositivos OBD2 son extremadamente fáciles de instalar, lo que los convierte en opciones adecuadas para clientes que no tienen experiencia con dispositivos GPS o con el sistema de cableado de un automóvil. Como resultado, implementar una solución telemática avanzada es posible para una amplia variedad de usuarios finales. Además, como no se requiere instalación profesional, los dispositivos OBD pueden ser una opción más asequible para pequeñas empresas y flotas.
A pesar de su facilidad de instalación, los dispositivos de rastreo OBD todavía proporcionan datos telemétricos útiles, igual que sus contrapartes cableadas, incluida la ubicación y la velocidad del vehículo, el historial del activo, las alertas y más. Debido a esto, a menudo son desplegados por quienes necesitan una solución telemática conveniente y asequible, como flotas de empresas, vehículos de contratistas, taxis e incluso autos personales.
Capacidades comunes de los dispositivos OBD
Aunque ciertas funciones varían de un dispositivo a otro, los proveedores de seguimiento GPS pueden esperar acceder a una serie de capacidades con los dispositivos OBD.
Seguimiento GPS
Todos los dispositivos OBD2 comunes del mercado transmiten ubicación GPS. Según la configuración del dispositivo y el caso de uso, esto podría significar simplemente coordenadas GPS actualizadas a demanda o seguimiento en vivo en el mapa.
Para ofrecer mayor precisión, así como un posicionamiento más rápido y confiable, los dispositivos OBD modernos admiten tecnologías avanzadas que incluyen múltiples redes GNSS, GPS asistido, LBS / Cell ID y mayor sensibilidad gracias a módulos GPS más nuevos o antenas GPS duales ortogonales dentro del dispositivo.
Información del bus CAN
Uno de los principales beneficios de un dispositivo OBD es su conexión directa a los datos del bus CAN. Esto no solo proporciona acceso a combustible, motor, refrigerante, batería y otros parámetros, sino también al número de identificación del vehículo (VIN), al indicador de mal funcionamiento (MIL) y a los códigos DTC para diagnóstico. Básicamente, lo que un conductor ve en el tablero puede enviarse a la nube para mejorar aún más gestión de flotas operaciones.
Geocercas
Muchas empresas usan geocercas para monitorear activos y prevenir el uso indebido, como cuando los empleados usan vehículos para mandados personales o fuera de horario. Además, la Auto geocerca (Movimiento no autorizado) puede indicar si un vehículo está siendo remolcado desde su ubicación cuando la Ignición está apagada.
Monitoreo del comportamiento del conductor
Muchas flotas están preocupadas por la seguridad, por eso los dispositivos OBD se usan con frecuencia para mejorar el comportamiento del conductor al volante. Por ejemplo, muchos de estos dispositivos pueden detectar eventos de Frenado brusco, lo que un administrador de flota puede usar tanto para monitorear el desgaste del vehículo como para determinar qué conductores tienen más infracciones. Ciertos dispositivos OBD incluso son capaces de monitorear la velocidad y detectar choques para alertas adicionales.
de Navixy Conducción ecológica el sistema ofrece configuraciones de penalización ajustables para el exceso de velocidad y la Conducción peligrosa para ayudar a las empresas a evaluar a los empleados en materia de seguridad. Luego pueden determinar qué conductores necesitan orientación en qué áreas.
Conducción peligrosa
Para ayudar a monitorear el comportamiento del conductor, ciertos dispositivos OBD incluyen giroscopios y acelerómetros para detectar eventos de Conducción peligrosa como Frenado brusco y aceleración brusca. Además de alertar al administrador o despachador a través de la plataforma, el dispositivo también puede emitir una alerta audible para hacerle saber al conductor de la infracción.
Monitoreo de velocidad
De manera similar a las alertas de Conducción peligrosa, el monitoreo de velocidad puede usarse para mejorar la seguridad del conductor. Los administradores pueden establecer umbrales de velocidad que activen una alerta si se exceden, para poder tomar medidas correctivas. Como el dispositivo OBD rastrea las RPM del motor a través del bus CAN, puede detectar picos e informar al administrador.
Detección de choques
Algunos dispositivos OBD también tienen la capacidad de detectar cuándo ocurre una colisión gracias a la inclusión de un acelerómetro o sensor G.
Monitoreo de combustible
Excesivo uso de combustible es una de las formas más comunes en que las flotas desperdician dinero. Los dispositivos OBDII hacen que el seguimiento y monitoreo de los niveles de combustible sea fácil y conveniente, de modo que las empresas puedan identificar problemas de desperdicio de combustible como el ralentí frecuente del motor, fugas, robo y otros problemas.
Nivel de combustible
Los dispositivos OBD pueden comunicarse con equipos que monitorean el vehículo niveles de combustible, incluidos sensores capacitivos, resistivos y otros sensores. Un cambio drástico en el nivel podría indicar un posible robo, dándole a la empresa más tiempo para actuar.
Consumo de combustible
Además de identificar robos y fugas, el monitoreo de combustible también puede brindar información sobre la eficiencia de la flota al rastrear el Consumo de combustible. Las empresas pueden monitorear ineficiencias combinando esta función con la alerta de Tiempo de ralentí excesivo para determinar qué vehículos son los más derrochadores.
Eventos relacionados con el combustible
Como se mencionó, los dispositivos OBD pueden monitorear varios eventos relacionados con el combustible. Junto con los intentos de robo y el Tiempo de ralentí excesivo del motor, es posible detectar Aceleración brusca, otro desperdicio común de combustible.
Identificación del conductor
Las flotas de todos los tamaños a menudo optan por asegurar sus vehículos exigiendo que los conductores presenten identificación antes de arrancar el motor. Sin el botón, la llave o la Etiqueta correcta, el vehículo no arrancará, lo que garantiza que solo las personas autorizadas puedan salir manejando. Para admitir esta función, ciertos dispositivos OBD tienen sensores BLE para comunicarse con balizas Bluetooth.
Bluetooth
Bluetooth El soporte conecta los dispositivos OBD con una multitud de dispositivos auxiliares. Además de la identificación del conductor, las balizas BLE pueden incluir sensores de temperatura, estado de apertura/cierre de las puertas y monitores de presión de llantas, por nombrar algunos. Combinar estos dispositivos inalámbricos con la comodidad de un dispositivo OBD2 significa contar con un sistema telemático robusto sin una instalación costosa ni complicada.
Monitoreo de voz
Incluso los dispositivos básicos de rastreo OBD suelen ofrecer tecnología de monitoreo de voz mediante control por SMS. Después de enviar un mensaje al dispositivo, una persona puede escuchar lo que ocurre en el auto a través de la unidad. De esta manera, es posible verificar cómo está un conductor que podría estar en peligro.
Aplicaciones comunes de los dispositivos OBD
Los dispositivos OBD se usan de muchas maneras en distintas industrias, por lo que nos enfocaremos en algunas de las aplicaciones más populares.
Rastreo en vivo / ubicación del activo
Para muchos usuarios, poder rastrear de manera confiable la ubicación de un auto es indispensable. Con la ayuda de un dispositivo OBD, es fácil saber exactamente dónde están sus vehículos en cualquier momento. Como resultado, pueden usarse para fines comerciales y personales.
Uso comercial
Tanto las empresas pequeñas como las grandes usan dispositivos OBD para monitorear y mejorar la productividad. Por ejemplo, pueden ver dónde están los empleados o contratistas y asignar tareas según su ubicación, o rastrear con precisión el Kilometraje para reembolsos si se usa un auto personal para trabajar. Los dispositivos OBD también son útiles para observar el uso de combustible e identificar prácticas derrochadoras como el ralentí del motor.
Uso personal
Los dispositivos OBD son fáciles de usar para las personas en sus propios vehículos. Los padres que desean asegurarse de que los adolescentes estén seguros pueden usar un dispositivo OBD para rastrear eventos de Conducción peligrosa como el exceso de velocidad y el Frenado brusco. Además, pueden usarse para encontrar la ubicación de alguien si no se le puede contactar en caso de emergencia.
Facturación basada en el uso
Para una facturación más precisa, muchas empresas recurren a Facturación basada en el uso. Hacerlo puede ayudar a garantizar que a los clientes solo se les cobre por la cantidad en que se usó un determinado activo. Por ejemplo, las empresas de pago por uso al manejar usan dispositivos OBD para determinar exactamente cuántas millas recorrió un cliente, así como cuánto combustible se usó y si ocurrió alguna infracción de Conducción peligrosa.
Flotas de arrendamiento/alquiler
Como los dispositivos OBD se implementan fácilmente en vehículos de pasajeros, las empresas de arrendamiento y alquiler de autos suelen usarlos para rastrear grandes flotas. Esto les brinda una supervisión completa sobre qué vehículos están en uso, dónde se encuentran y quién los está manejando.
Monitoreo de combustible
Para ayudar a las empresas a comprender el uso exacto de combustible de los vehículos, los dispositivos OBD2 suelen ofrecer funciones de monitoreo de combustible. Con Reportes y Alertas, los administradores de flota pueden obtener información sobre lo que podría estar causando un uso excesivo, además de monitorear posibles robos o fugas de combustible.
Mantenimiento
Mantener una flota de autos, camiones o camionetas en óptimas condiciones requiere estar al tanto de Mantenimiento. Como los dispositivos OBD tienen acceso a los datos del bus CAN, pueden transmitir información clave como la presión de las llantas, Horas de motor, RPM y más. Esto hace posible rastrear cuándo deben realizarse servicios como los cambios de aceite y las rotaciones de llantas. Al mantener los vehículos en mejor estado, puede esperar una mayor confiabilidad y menores costos de reparación.
¿Cuáles son los diferentes tipos de dispositivos OBD?
Aunque los dispositivos OBD tienen el mismo diseño y función generales, los distintos dispositivos pueden variar en cuanto a si realmente pueden leer datos OBDII, si son para autos o maquinaria pesada y si requieren un cable de extensión.
Leer datos OBD o no
Algunos usuarios quizá no sepan que algunos dispositivos de rastreo OBD no pueden leer la información del vehículo a través del bus CAN. Esto significa que no podrá ver los niveles de combustible, los eventos de manejo, los datos del motor y más. Sin embargo, si no necesita esta información para satisfacer sus necesidades, entonces este tipo de dispositivo todavía podría ser una opción adecuada.
Automóviles frente a vehículos pesados
Mientras que los vehículos de pasajeros como automóviles, camiones y furgonetas utilizan el estándar OBDII, los vehículos más grandes y la maquinaria tienen un protocolo diferente para acceder a los datos del vehículo—J1939. Como resultado, necesitará un tipo especial de adaptador y cable para el dispositivo OBDII. Afortunadamente, dado que estas máquinas todavía tienen datos legibles del bus CAN, podrá acceder a toda la información que obtendría con un automóvil o camión normal.
Accesorios OBD
Además de los adaptadores antes mencionados para J1939, los dispositivos OBD también pueden venir con una serie de otros accesorios para respaldar su función. Por ejemplo, si el puerto OBDII en su vehículo está en un área de difícil acceso, puede usar un cable de extensión OBD para acceder a él e instalar el dispositivo de forma segura. Como alternativa, si necesita realizar pruebas en un entorno controlado, el cable de alimentación OBD hembra le permite conectarlo y realizar diagnósticos dondequiera que haya una fuente de alimentación de 10-30V CC.
Especificaciones típicas de los dispositivos OBD
Según la aplicación, querrá conocer las características físicas del dispositivo OBD que está considerando, como su tamaño, peso y de qué está hecho. Según la aplicación, también podría tener en cuenta su clasificación IP y duración de la batería.
Tamaño
Aunque no hay un tamaño estándar para un dispositivo OBD, por lo general mide aproximadamente 50 x 50 x 25mm o 2 x 2 x 1 pulgadas.
Es crucial que estos dispositivos sean pequeños y discretos. Esto no solo evita que se retiren intencionalmente, sino también que los usuarios los golpeen y los desplacen por accidente. Además, algunos puertos OBDII están en espacios reducidos, lo que significa que los dispositivos deben ser lo suficientemente pequeños para caber dondequiera que estén ubicados.
Peso
De forma similar al tamaño de los dispositivos OBD, estos dispositivos suelen pesar dentro del mismo rango—aproximadamente 40 a 70 gramos, o 1.4 a 2.5 onzas.
Clasificación IP
Si un dispositivo OBD necesita usarse en una industria con condiciones ambientales difíciles, como minería o tala, entonces necesita la clasificación IP adecuada. Esta clasificación describe la capacidad del dispositivo para resistir tanto el agua como contaminantes físicos, como el polvo. El primer dígito representa la resistencia a sólidos en una escala de 0 a 6, mientras que el segundo califica la resistencia al agua de 0 a 9, con 0 como ausencia de protección.
La mayoría de los dispositivos OBD tienen una clasificación IP41, que es suficiente para la mayoría de los usos personales y comerciales. Para una mayor resistencia contra la humedad y la suciedad, busque un dispositivo OBD con clasificación IP67. Esto podría ser necesario en una cantera o mina donde el polvo está presente constantemente.
Batería
La mayoría de los dispositivos OBD vienen con una fuente de alimentación y batería de respaldo, pero por lo general, el dispositivo tomará energía del vehículo siempre que la Ignición esté encendida. Como resultado, a menudo pueden usarse durante largos periodos de tiempo y la capacidad de la batería no es un problema. Sin embargo, el dispositivo seguirá consumiendo algo de energía incluso cuando la Ignición esté apagada, así que tenga esto en cuenta para vehículos que puedan permanecer inactivos durante semanas o meses a la vez.
Desventajas de usar un dispositivo OBD
A pesar de las muchas ventajas de usar un dispositivo OBD, todavía hay algunas desventajas que considerar. Asegúrese de tener presentes estos posibles problemas al elegir un dispositivo de rastreo GPS.
Fácil de robar/desinstalar
Desafortunadamente, una de las principales ventajas de un dispositivo OBD, la fácil instalación, también es una desventaja. Como el dispositivo suele estar a la vista, es fácil que alguien simplemente lo retire si no quiere ser rastreado. Además, una persona incluso podría mover accidentalmente el dispositivo si está en un área donde se puede golpear con facilidad.
Para evitar la extracción intencional o no intencional del dispositivo, el dispositivo OBD puede sellarse o guardarse fuera de la vista con ayuda de un cable de extensión. Además, muchos dispositivos OBD2 tienen alertas de extracción, así que si alguien lo desconecta, se enviará una alerta a la plataforma.
Drena la batería del automóvil
Dado que los dispositivos de rastreo OBDII toman energía del vehículo, también la toman de la batería. Naturalmente, a muchos les preocupa que el dispositivo agote la batería, pero por lo general ese no es el caso a corto plazo, ya que la mayoría de los dispositivos entran en Modo ahorro energía cuando la Ignición está apagada. Sin embargo, si la duración de la batería del vehículo es una preocupación, puede revisar las especificaciones del dispositivo para conocer su consumo de energía.
Piratería de datos
En los últimos años, se ha descubierto que varias empresas tienen dispositivos OBDII vulnerables a ataques externos. Bajo ciertas condiciones, un hacker podría potencialmente acceder a la computadora de un automóvil y decirle que frene o acelere independientemente de su comando. Principalmente, esto es el resultado de una mala administración del sistema, incluidas redes sin cifrar.
¿Qué es la certificación y qué implica?
Los documentos de certificación de dispositivos GPS describen con qué operadores puede funcionar un dispositivo. También muestran que un dispositivo cumple con varias organizaciones de revisión de salud y Seguridad. Distintos países y regiones tienen leyes diferentes respecto al cumplimiento, por lo que es importante que el dispositivo OBD que elija esté certificado donde usted vive. Puede consultar al fabricante la certificación completa de un dispositivo.
Dispositivos OBD compatibles con Navixy
Obtenga más información sobre nuestros dispositivos OBD compatibles visitando nuestra página dedicada a dispositivos OBD.
