Sensor level bahan bakar OEM

Sensor level bawaan pabrik mengukur bahan bakar di tangki melalui variasi resistansi dan mengirimkan data melalui CAN/OBD-II atau input analog ke perangkat GPS.

Sensor level bahan bakar OEM dipasang oleh produsen selama produksi kendaraan. Sensor ini dirancang untuk mengukur level Bahan bakar di dalam tangki secara akurat dan meneruskan informasi penting ini dengan mulus ke dasbor kendaraan dan sistem vital lainnya.

Sensor level bahan bakar standar (OEM) bekerja berdasarkan prinsip yang mengandalkan variasi resistansi listrik sehubungan dengan level Bahan bakar di dalam tangki. Sensor ini dilengkapi elemen pelampung yang naik dan turun mengikuti level Bahan bakar. Saat level Bahan bakar berfluktuasi, resistansinya juga berubah, sehingga mengubah sinyal keluaran sensor.

Akuisisi data melalui CAN / OBDII

CAN (Controller Area Network) dan OBDII (On-Board Diagnostics 2) adalah dua protokol berbeda yang digunakan dalam industri otomotif untuk bertukar informasi dan mendiagnosis Kendaraan.

• CAN adalah bus data standar yang memungkinkan komunikasi antara berbagai komponen dan perangkat kendaraan. CAN digunakan untuk mentransfer data antara berbagai sistem seperti mesin, transmisi, sistem Keselamatan, dan lainnya. CAN menyediakan kecepatan transfer data yang tinggi dan toleransi kesalahan, sehingga ideal untuk digunakan pada mobil.

• Sebaliknya, OBDII adalah standar diagnosis kendaraan yang menggunakan protokol komunikasi, termasuk CAN, untuk bertukar informasi antara komputer kendaraan dan alat diagnostik eksternal. OBDII memberikan akses ke berbagai parameter kendaraan seperti putaran mesin, suhu cairan pendingin, level Bahan bakar, dan lainnya.

Untuk mendapatkan data Bahan bakar menggunakan CAN dan OBDII, Anda memerlukan perangkat GPS yang mendukung protokol ini. Pilihan perangkat GPS semacam itu sangat banyak. Anda dapat melihat daftar lebih dari seribu perangkat yang didukung oleh platform Navixy untuk memilih perangkat GPS sesuai kebutuhan Anda pada tautan berikut: https://www.navixy.com/devices/ .

Perlu dicatat bahwa perangkat GPS berbasis CAN mengirimkan lebih banyak informasi telemetri yang dapat digunakan untuk skenario Armada yang kompleks dan terperinci. Sebaliknya, perangkat OBDII memiliki proses pemasangan yang lebih mudah. Mari kita lihat opsi paling sederhana untuk menghubungkan perangkat melalui konektor OBDII. Untuk itu, Anda perlu mengikuti langkah-langkah berikut:

1. Temukan konektor OBDII di kendaraan Anda. Biasanya konektor tersebut terletak di bawah kemudi atau di dekat panel instrumen.

2. Hubungkan perangkat GPS ke konektor OBDII. Pastikan bahwa perangkat GPS berisi kartu SIM untuk transmisi data telematika dan bahwa pin terhubung dengan baik serta posisinya sesuai.

3. Nyalakan kendaraan dan periksa apakah perangkat GPS berfungsi. Tunggu sebentar sampai perangkat menginisialisasi koneksi. Perangkat tersebut akan mulai menerima data tentang Bahan bakar dan parameter kendaraan lainnya serta mengirimkannya melalui Internet.

4. Periksa data yang Anda terima dari perangkat GPS di akun Navixy Anda. (Ingat untuk mengaktifkan perangkat GPS sebelum digunakan)

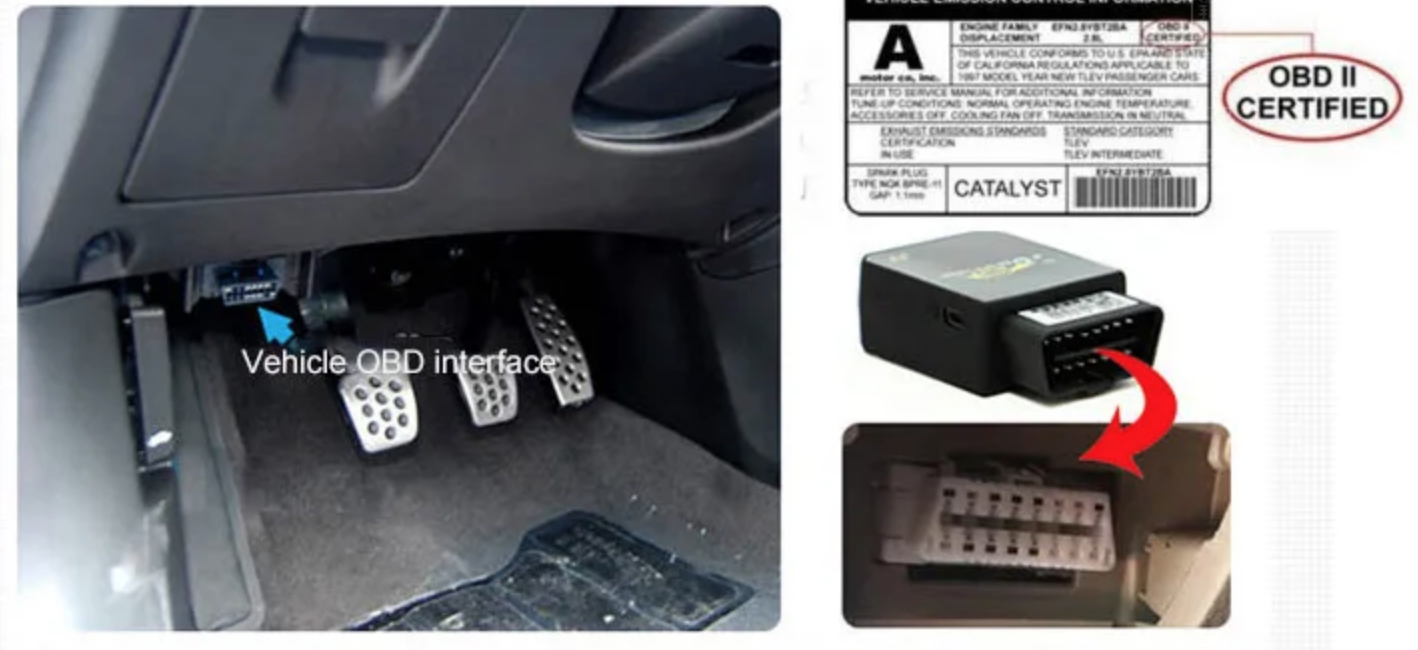

Koneksi OBD II

Menghubungkan perangkat ke input analog

Pada beberapa kasus, Anda dapat menghubungkan perangkat GPS ke input analog dari sensor level bahan bakar OEM. Proses ini jauh lebih rumit, karena, pertama, sebagian besar perangkat GPS modern biasanya menggunakan antarmuka digital untuk transmisi data, sehingga Anda perlu memastikan bahwa perangkat tersebut mampu bekerja dengan data analog. Kedua, sambungan langsung memerlukan pekerjaan tambahan yang terkait dengan pemasangan kabel tambahan. Namun, jika Anda memiliki perangkat GPS tertentu dengan keluaran analog, langkah-langkah berikut dapat membantu Anda menghubungkannya ke input analog:

1. Pastikan perangkat GPS memiliki keluaran analog yang dapat dihubungkan ke input analog perangkat atau sistem Anda.

2. Temukan kabel yang menghubungkan terminal sensor level bahan bakar OEM.

3. Dengan menggunakan kabel atau adaptor yang sesuai, hubungkan keluaran analog perangkat GPS ke input analog perangkat atau sistem Anda. Pastikan Anda memiliki konektor yang kompatibel.

4. Jika perlu, sesuaikan pengaturan input pada perangkat atau sistem Anda agar dapat mengenali dan memproses sinyal dari perangkat GPS dengan benar, termasuk penentuan tara.

5. Periksa sambungan dan pengaturan untuk memastikan bahwa data dari perangkat GPS ditransmisikan dan diproses dengan benar oleh perangkat atau sistem Anda.

Penting untuk dicatat bahwa petunjuk spesifik untuk menghubungkan perangkat GPS Anda ke input analog dapat bervariasi tergantung pada merek dan model perangkat atau sistem Anda. Disarankan agar Anda melihat dokumentasi atau manual pengguna perangkat atau sistem Anda, serta berkonsultasi dengan produsen perangkat GPS untuk petunjuk dan rekomendasi yang tepat.
