Relatório de sensores do veículo

Analise leituras de sensores CAN, OBD e virtuais com o relatório Sensores do veículo. Configure parâmetros e interprete gráficos de sensores, estatísticas e tabelas de dados.

O Relatório de sensores do veículo oferece insights detalhados sobre os dados recebidos dos instrumentos do seu veículo por meio de sensores CAN/OBD ou sensores virtuais ao longo de um período selecionado. Este relatório inclui informações como Quilometragem, rotações do motor, velocidade, Consumo de combustível, temperatura do líquido de arrefecimento e outras métricas críticas, ajudando gestores de Frota e operadores de veículos a monitorar e otimizar o desempenho do veículo.

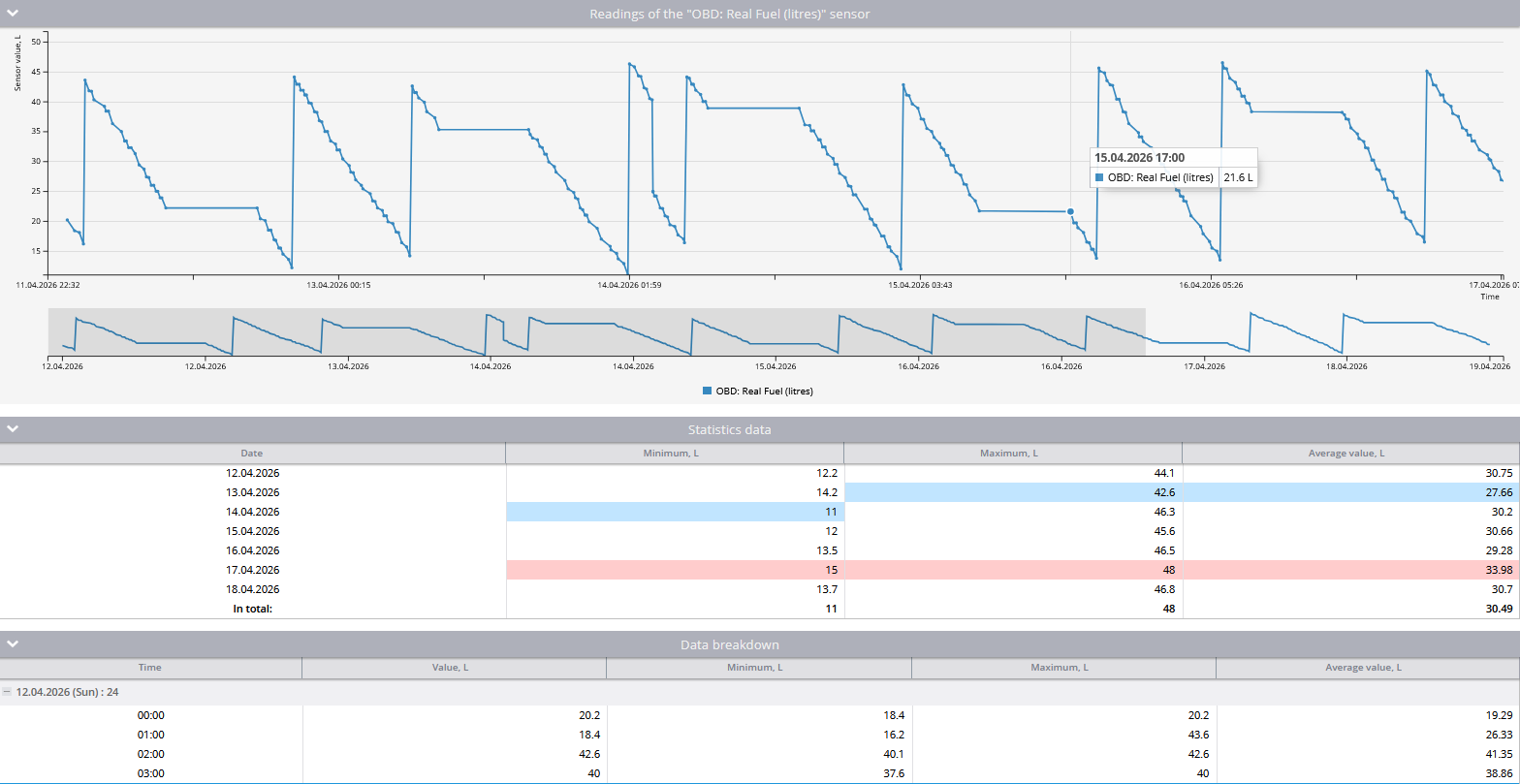

Relatório de sensores do veículo

Pré-requisitos para gerar o relatório de sensores do veículo

Para gerar o Relatório de leituras do veículo, os seguintes pré-requisitos devem ser atendidos:

• O dispositivo deve oferecer suporte a leituras CAN/OBD na plataforma Navixy. Você pode verificar se um tipo específico de sensor é compatível consultando a lista de entradas compatíveis para o seu modelo de dispositivo.

• O veículo deve ser capaz de transmitir os dados CAN/OBD necessários para o modelo de dispositivo instalado. Isso pode ser confirmado com o fabricante do veículo.

• O dispositivo e os sensores devem ser configurados para transmitir dados e enviá-los ativamente para a plataforma.

• Os sensores CAN/OBD ou virtuais devem estar configurados corretamente na plataforma.

Parâmetros do relatório de sensores do veículo

O relatório usa vários parâmetros para personalizar a saída:

• Ocultar abas vazias: Oculta abas de dispositivos que não têm viagens em nenhum turno configurado durante o período selecionado.

• Exibir segundos: Exibe durações com precisão de segundos (hh:mm:ss) em vez de hh:mm.

• Incluir POI no endereço da localização: Se o endereço no relatório corresponder a um POI, exibe o nome do POI antes do endereço.

• Incluir geocerca no endereço da localização: Se o endereço no relatório corresponder a uma geocerca, exibe o nome da geocerca antes do endereço.

• Intervalo de tempo dos detalhes: Exibe as leituras recebidas na tabela de detalhes dos dados em intervalos de 30 minutos, 1 hora, 3 horas ou 6 horas. O gráfico exibe todos os pontos recebidos do sensor.

• Eixo X: Escolha se deseja exibir as informações no gráfico em relação ao tempo ou à Quilometragem.

• Suavizar dados: Aplique suavização nas leituras médias do sensor no gráfico, proporcionando uma visualização mais limpa das tendências.

  A suavização pode reduzir a precisão ao analisar mudanças repentinas, como reabastecimentos de Combustível ou drenagens de Combustível.

Gráfico com leituras do sensor OBD sem suavização

Gráfico com leituras do sensor OBD com suavização

Para cada dispositivo, você precisa selecionar o sensor para o qual gerar um relatório. Somente dispositivos com sensores CAN/OBD ou virtuais configurados aparecem na lista. Se o sensor selecionado não for um sensor de medição ou um sensor virtual (por exemplo, um sensor de estado), o relatório exibe a mensagem: "O sensor não é um sensor de medição"

Como ler o relatório de sensores do veículo

Gráfico de leituras do sensor

O gráfico exibe leituras de sensores CAN/OBD ou virtuais em um formato visual, proporcionando uma visão clara das tendências dos dados ao longo do tempo ou da distância.

Ao passar o cursor sobre um ponto no gráfico com o eixo X definido como tempo, você verá o horário exato e o valor do sensor registrado. Se o eixo X estiver definido como Quilometragem, você verá o valor do sensor junto com a Quilometragem em que ele foi registrado.

Exemplo de exibição de leituras em um ponto do gráfico com tempo

Exemplo de exibição de leituras em um ponto do gráfico com Quilometragem

Dados estatísticos

Uma tabela de dados estatísticos que fornece resumos diários das leituras do sensor. A No total linha na parte inferior da tabela resume os valores mínimo, máximo e médio ao longo de todo o período do relatório.

Coluna	Descrição
Data	A data específica dos dados registrados
Mínimo	O menor valor registrado pelo sensor nessa data nas unidades definidas
Máximo	O maior valor registrado pelo sensor nessa data nas unidades definidas
Valor médio	A média de todas as leituras do sensor nessa data nas unidades definidas

As unidades de medida variam de acordo com as configurações do sensor.

Detalhamento dos dados

O tabela de detalhamento dos dados apresenta leituras do sensor em intervalos de tempo especificados. Ele fornece uma visão detalhada dos dados do sensor, ajudando a identificar tendências ou problemas durante períodos específicos.

Coluna	Descrição
Tempo	O carimbo de data/hora do intervalo
Valor	Uma leitura representativa para o agrupamento nas unidades definidas
Mínimo	A leitura mais baixa no intervalo nas unidades definidas
Máximo	A leitura mais alta no intervalo nas unidades definidas
Valor médio	A leitura média no intervalo nas unidades definidas

Se a mensagem "Sem dados" aparecer, isso significa que nenhuma leitura foi recebida durante esse período. Os possíveis motivos incluem:

• O dispositivo não enviou dados de sensores CAN/OBD ou virtuais durante esse período devido às configurações do sensor.

• O dispositivo não estava transmitindo dados de forma alguma, possivelmente porque estava desligado ou desconectado do Objeto.
