# IF/THEN Логика

Маршрутизируйте потоки данных IoT Logic по условиям с помощью узла IF/THEN Логика. Оценивайте значения телеметрии, запускайте действия для подходящих записей и пропускайте остальные.

## Технический обзор и возможности

{% columns %}
{% column %}

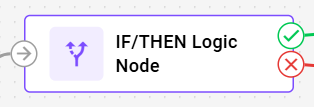

Вкладка **IF/THEN Логика** узел создает интеллектуальные точки ветвления, которые направляют входящие данные по разным путям в зависимости от логических условий. Он получает данные от других узлов, проверяет их на соответствие заданным вами условиям и направляет результаты по разным путям в зависимости от того, успешна проверка или нет. Узел позволяет строить рабочие процессы IF->THEN/ELSE, в которых разные действия выполняются автоматически на основе условий данных в реальном времени.
{% endcolumn %}

{% column %}

<figure><img src="https://2388694493-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F446mKak1zDrGv70ahuYZ%2Fuploads%2Fgit-blob-82bc1f63ee59856cd086bcafb471df3874d45cb5%2Fiot-logic-logic-node-tile.png?alt=media" alt="IF/THEN Logic node tile"><figcaption></figcaption></figure>
{% endcolumn %}
{% endcolumns %}

{% hint style="info" %}
Вкладка **IF/THEN Логика** Узлы настраиваются отдельно для каждого потока в интерфейсе платформы Navixy. Каждый узел содержит только одну логическую формулу, опираясь на [язык выражений Navixy IoT Logic](/docs/iot-logic-api/technologies/navixy-iot-logic-expression-language.md).\
С конкретными вариантами синтаксиса, связанными с логическими выражениями, см. [выражения и синтаксис IF/THEN Логика](/docs/user/ru/guide/account/iot-logic/nodes/logic-node/logic-node-expressions-and-syntax.md).
{% endhint %}

<figure><img src="https://2388694493-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F446mKak1zDrGv70ahuYZ%2Fuploads%2Fgit-blob-4501f0ee515603cadec633c0b982378708c29190%2Fiot-logic-logic-node-in-flow.png?alt=media" alt="IF/THEN Logic node positioning in the flow architecture (with inbound and outbound connections)"><figcaption></figcaption></figure>

### Как работают узлы IF/THEN Логика

Когда данные впервые достигают узла **IF/THEN Логика** , IoT Logic создает пользовательский логический атрибут, который хранит результаты вычисления. Каждый последующий пакет данных оценивается по вашему логическому выражению, обновляя значение этого атрибута и направляя данные соответствующим образом:

* **Истинные результаты**: Данные проходят по соединению THEN (зелёный цвет), а логический атрибут получает значение `true`.
* **Ложные результаты**: Данные проходят по соединению ELSE (красный цвет), а логический атрибут получает значение `false`. Это обычный случай, но не единственный: при отсутствии значения некоторые операторы направляют данные в ELSE, оставляя атрибут null `null` вместо false `false`. См. [Отсутствующие значения и маршрутизация null](/docs/user/ru/guide/account/iot-logic/nodes/logic-node/logic-node-expressions-and-syntax.md#missing-values-and-null-routing).

Эта проверка выполняется независимо для каждого пакета данных, позволяя разным записям с одного и того же устройства следовать разными путями в зависимости от условий в реальном времени.

### Интеграция в архитектуру потока

Логические атрибуты, создаваемые **IF/THEN Логика** узлами, выходят за рамки маршрутизации потока и интегрируются с более широкими возможностями мониторинга Navixy. Поскольку это пользовательские настраиваемые атрибуты, их можно:

* **Отслеживать в реальном времени**: Просматривать результаты проверки в [Анализ данных](/docs/user/ru/guide/account/iot-logic/data-stream-analyzer.md) для диагностики условий и проверки логики
* **Добавлять как пользовательские датчики**: Интегрировать с главным интерфейсом Navixy для постоянного мониторинга

Как пользовательские датчики, эти атрибуты обеспечивают две ключевые возможности:

* **Срабатывание контроля событий**: Вы можете создавать пользовательские правила на основе значения датчика, чтобы получать уведомления в случае отклонений. Подробнее о создании правил см. [Правила и уведомления](/docs/user/ru/guide/events-and-notifications.md).
* **Контролируемые сущности**: Вы можете добавить атрибут в [Список объектов](/docs/user/ru/guide/tracking/objects-list.md) виджет, чтобы отслеживать его значение вместе с другими показаниями устройства. Подробнее о том, как создать пользовательский датчик из атрибута IoT Logic, см. [Отображение новых вычисленных атрибутов на платформе Navixy](/docs/user/ru/guide/account/iot-logic/nodes/initiate-attribute-node/displaying-new-calculated-attributes-on-the-navixy-platform.md).

{% hint style="info" %}
Вкладка **IF/THEN Логика** Узел требует подключения хотя бы к одному предыдущему узлу (**Источник данных** или другим узлам обработки), чтобы получать входные данные для проверки.
{% endhint %}

### Возможности узла

Вкладка **IF/THEN Логика** Узел предлагает:

* **Условная маршрутизация данных**: Создавайте разветвлённые рабочие процессы, которые автоматически направляют данные на основе логических выражений, возвращающих true или false.
* **Проверка в реальном времени**: Проверяйте входящие данные устройства на соответствие бизнес-правилам и эксплуатационным порогам по мере поступления данных.
* **Поддержка сложных условий**: Комбинируйте несколько параметров с помощью логических операторов (AND, OR и т. д.) для сложного принятия решений.
* **Условия на основе зон**: Ссылайтесь на именованные зоны Navixy непосредственно в выражениях с помощью `inGeofence()`, `enterGeofence()`, и `leaveGeofence()` функций, без ручного сравнения координат. `geofenceName()` возвращает название зоны, в которой находится устройство, так что одно условие может охватывать много областей. См. [Функции зон](/docs/user/ru/guide/account/iot-logic/nodes/geofence-functions.md).
* **Создание атрибута**: Генерируйте логические атрибуты, которые записывают результаты проверки для использования в других узлах, системах мониторинга Navixy и сторонних сервисах.
* **Гибкие пути вывода**: Направляйте данные через соединения THEN (true) и ELSE (false, а иногда null при отсутствии значения), чтобы запускать разные последующие действия.

## Параметры конфигурации

{% columns %}
{% column valign="middle" %}

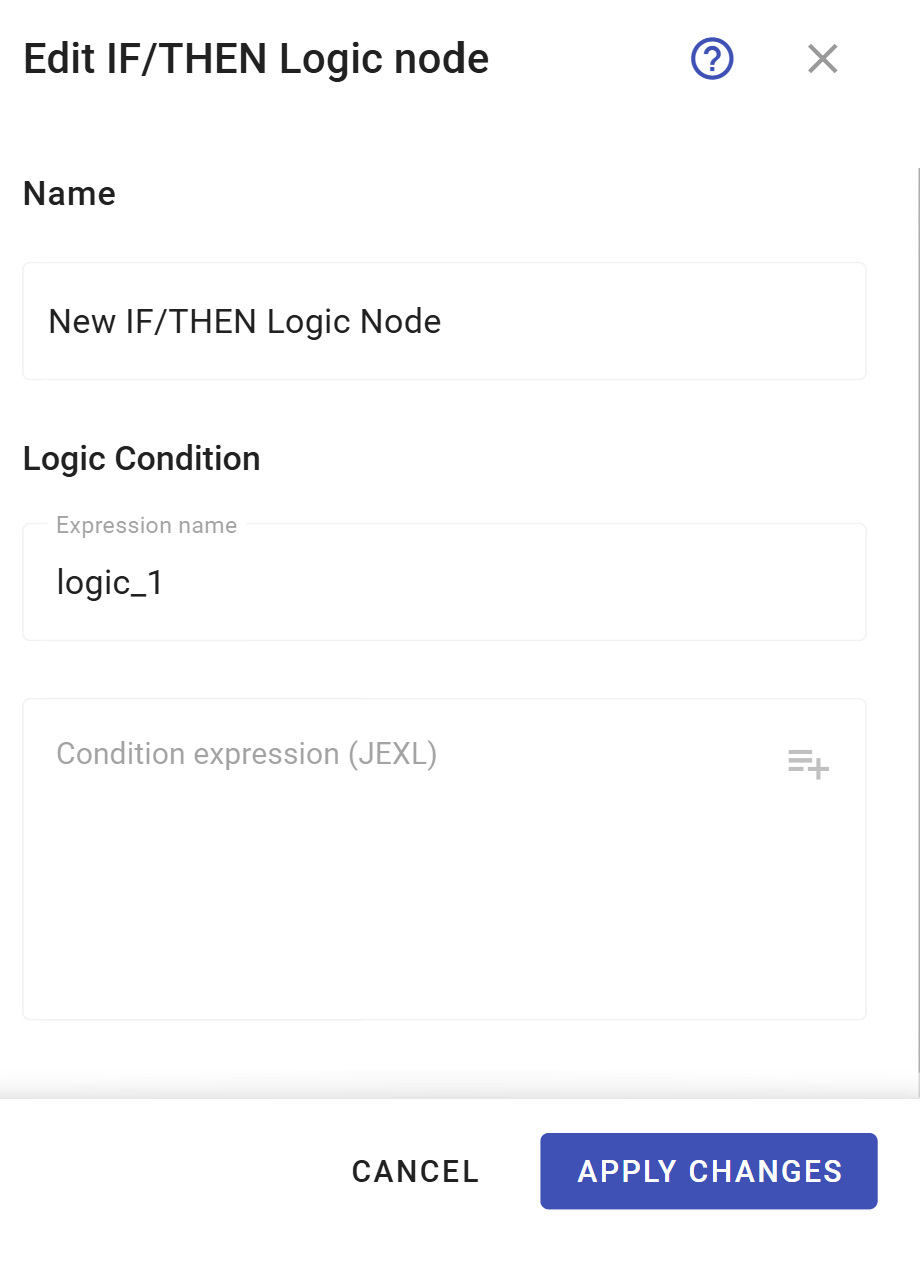

Вкладка **IF/THEN Логика** узел позволяет задавать условные выражения, которые оценивают входящие данные и создают разветвлённые пути в вашем потоке на основе результатов.
{% endcolumn %}

{% column %}

<figure><img src="https://2388694493-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F446mKak1zDrGv70ahuYZ%2Fuploads%2Fgit-blob-b6c0a06da08316f5e17ead42e1e5b2083b59603a%2FLogic_node_edit.png?alt=media" alt=""><figcaption></figcaption></figure>
{% endcolumn %}
{% endcolumns %}

Давайте посмотрим, какие элементы использует этот узел и что можно настроить при работе с ним.

### Шаги настройки

{% stepper %}
{% step %}

#### Укажите имя узла

Введите описательное имя для этого **IF/THEN Логика** Узел.

* Используйте имя, которое ясно обозначает цель проверки (например, *Проверка температурного оповещения*, *Обнаружение контроля скорости*).
* Это имя будет отображаться на схеме потока для удобства идентификации.
  {% endstep %}

{% step %}

#### Определите имя выражения

Введите имя логического атрибута, который будет хранить результат проверки.

* Этот атрибут появится в [Анализ данных](/docs/user/ru/guide/account/iot-logic/data-stream-analyzer.md) и станет доступен для использования в последующих узлах.
* Используйте описательные имена, например *high\_temperature\_alert* или speed\_violation\_detected.
* Система автоматически сгенерирует имена вроде *logic\_1*, *logic\_2* если ничего не указано.
  {% endstep %}

{% step %}

#### Создайте условное выражение

Постройте логическое выражение в поле выражения.

* Используйте [логические операторы в соответствии с синтаксисом языка выражений Navixy](/docs/user/ru/guide/account/iot-logic/nodes/logic-node/logic-node-expressions-and-syntax.md) для обращения к параметрам устройства и вычисленным атрибутам.
* Выражение должно возвращать логическое значение (true/false) для корректной работы узла. Отсутствующее значение может вести себя иначе. См. [Отсутствующие значения и маршрутизация null](/docs/user/ru/guide/account/iot-logic/nodes/logic-node/logic-node-expressions-and-syntax.md#missing-values-and-null-routing).
* Используйте [функцию автодополнения](/docs/user/ru/guide/account/iot-logic/nodes/initiate-attribute-node/managing-attributes.md#autofill-attribute-names) для выбора доступных атрибутов из подключённых источников данных.
* Чтобы сослаться на зону Navixy как на условие, используйте [выбор зоны](/docs/user/ru/guide/account/iot-logic/nodes/geofence-functions.md#how-to-add-a-geofence-condition) в поле выражения.
  {% endstep %}

{% step %}

#### Сохраните конфигурацию узла

Нажмите **Примените изменения** чтобы завершить создание узла.
{% endstep %}

{% step %}

#### Подключите выходные пути

После настройки узла необходимо установить соединения для результатов проверки.

* **Соединение THEN** (зелёное): Подключается к узлам, которые должны обрабатывать данные, когда выражение вычисляется как true.
* **Соединение ELSE** (красное): Подключается к узлам, которые должны обрабатывать данные всякий раз, когда выражение не вычисляется как true. Сюда входит false или отсутствующее значение, которое узел не смог вычислить.
* Соединение THEN обязательно, а соединение ELSE — необязательно.
  {% endstep %}
  {% endstepper %}

{% hint style="warning" %}
Отсутствующие данные часто направляются по пути ELSE, но не всегда.  `!=` сравнение отсутствующего значения с не-null литералом вычисляется как true `true` и направляется в THEN вместо ELSE, как и `!~`, и `!^` и `!$` когда значение поступает из `value()`. Ошибки синтаксиса также направляются в ELSE, но сохраняют атрибут как false, а не как null. `null`для полного набора `false`. См. [Отсутствующие значения и маршрутизация null](/docs/user/ru/guide/account/iot-logic/nodes/logic-node/logic-node-expressions-and-syntax.md#missing-values-and-null-routing) устойчивых к null шаблонов и таблиц операторов.
{% endhint %}

Подробную информацию о синтаксисе выражений, операторах и поведении потока данных см. [выражения и синтаксис IF/THEN Логика](/docs/user/ru/guide/account/iot-logic/nodes/logic-node/logic-node-expressions-and-syntax.md).

## Выходные соединения и поток данных

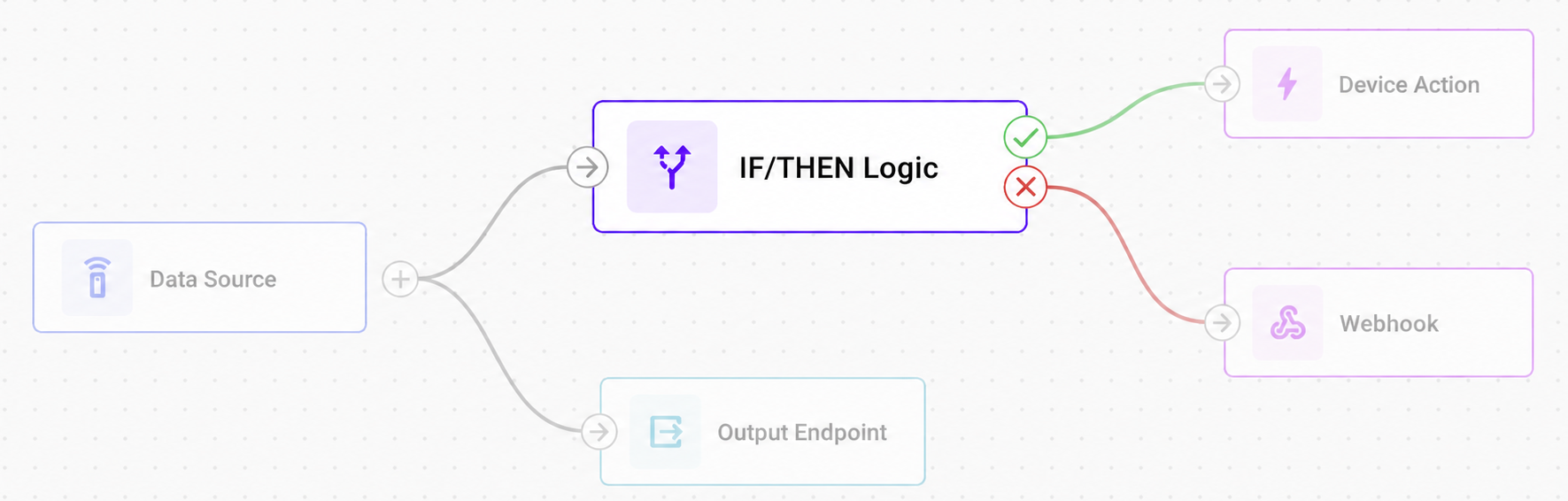

Вкладка **IF/THEN Логика** узел создаёт два отдельных выходных пути на основе результатов вычисления выражения.

<figure><img src="https://2388694493-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F446mKak1zDrGv70ahuYZ%2Fuploads%2Fgit-blob-4501f0ee515603cadec633c0b982378708c29190%2Fiot-logic-logic-node-in-flow.png?alt=media" alt="IF/THEN Logic node showing THEN and ELSE connections with green and red color coding"><figcaption></figcaption></figure>

### Соединение THEN (<mark style="color:зелёный;">зелёный</mark>)

* **Активируется, когда**: Логическое выражение возвращает `true`.
* **Требование к соединению**: Обязательно. Каждый узел IF/THEN Логика должен иметь как минимум один выход THEN.
* **Несколько соединений**: Может соединяться с несколькими последующими узлами для параллельной обработки.
* **Типичные сценарии использования**: Срабатывание контроля событий, специальная обработка, условные вычисления или направление данных к определённым конечным точкам.

### Соединение ELSE (<mark style="color:красное;">красное</mark>)

* **Активируется, когда**: Логическое выражение возвращает `false`, вычисляется как `null`, или не может быть вычислено.
* **Исключения, на которые стоит обратить внимание**: Сюда попадает большинство сравнений с отсутствующим значением.  `!=` сравнение отсутствующего значения с не-null литералом вместо этого направляется в THEN, как и `!~`, и `!^` и `!$` при отсутствии `value()` результата.
* **Сохранённое значение не всегда `false`**: Направление в ELSE не гарантирует, что логический атрибут будет сохранён как false, а не как null. Реляционные сравнения ( `false`>) и простая ссылка на отсутствующее значение приводят к ELSE, при этом атрибут остаётся`<`, `<=`, `>`, `>=`null. `null`. См. [Отсутствующие значения и маршрутизация null](/docs/user/ru/guide/account/iot-logic/nodes/logic-node/logic-node-expressions-and-syntax.md#missing-values-and-null-routing).
* **Требование к соединению**Необязательно. Используйте только когда нужно обрабатывать отрицательные результаты.
* **Обработка ошибок**: Обрабатывает случаи, когда выражения не могут быть вычислены из-за синтаксических ошибок или недопустимых типов данных. Маршрутизация отсутствующих данных зависит от оператора. См. [Отсутствующие значения и маршрутизация null](/docs/user/ru/guide/account/iot-logic/nodes/logic-node/logic-node-expressions-and-syntax.md#missing-values-and-null-routing).
* **Типичные сценарии использования**: Запись неудачных проверок, направление данных по альтернативным путям обработки или продолжение нормальной работы.

### **Требование к конечному узлу**

При подключении к конечным узлам ([Действие](/docs/user/ru/guide/account/iot-logic/nodes/action-node.md), [Вебхук](/docs/user/ru/guide/account/iot-logic/nodes/webhook-node.md)) которые не поддерживают исходящие соединения, создайте параллельные соединения, чтобы и конечный узел, и узел передачи данных получали данные:

<figure><img src="https://2388694493-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F446mKak1zDrGv70ahuYZ%2Fuploads%2Fgit-blob-4501f0ee515603cadec633c0b982378708c29190%2Fiot-logic-logic-node-in-flow.png?alt=media" alt=""><figcaption></figcaption></figure>

**Почему обеим ветвям нужны узлы передачи данных:**

* Обеспечивает сохранность данных и видимость системы
* Позволяет проверять поток
* Обе ветви могут использовать один и тот же узел передачи данных

{% hint style="danger" %}
**Ошибка проверки:** Потоки без узлов передачи данных на всех ветвях не удастся сохранить — будет показана ошибка.
{% endhint %}

## Часто задаваемые вопросы

#### Могу ли я использовать атрибуты, созданные другими узлами, в выражениях IF/THEN Логика?

Да. **IF/THEN Логика** Узлы могут ссылаться на любые атрибуты, доступные из подключённых источников данных, включая исходные параметры устройства и атрибуты, вычисленные предыдущими **Вычисление атрибута** узлами. Функция автодополнения помогает выбрать из всех доступных атрибутов.

#### Что произойдёт, если в моём выражении есть синтаксические ошибки?

Если выражение содержит синтаксические ошибки или не может быть вычислено, **IF/THEN Логика** узел направит данные через соединение ELSE и сохранит атрибут как `null`для полного набора `false`. Проверьте синтаксис выражения и убедитесь, что все упомянутые атрибуты существуют в вашем потоке данных.

#### Можно ли подключить несколько узлов к одному выходу узла IF/THEN Логика?

Да. И соединения THEN, и соединения ELSE поддерживают несколько исходящих соединений, что позволяет запускать несколько разных действий на основе одного и того же логического условия. Это обеспечивает параллельную обработку для сложных бизнес-процессов.

#### Как отслеживать результаты узла IF/THEN Логика?

Результаты узла IF/THEN Логика отображаются как логические атрибуты в [Анализ данных](/docs/user/ru/guide/account/iot-logic/data-stream-analyzer.md) таблице. Выберите устройства и найдите имя атрибута, которое вы указали в поле имени выражения. Значения обычно отображаются как `true` или `false`false, но при отсутствии значения атрибут может остаться `null` вместо этого, в зависимости от оператора. См. [Отсутствующие значения и маршрутизация null](/docs/user/ru/guide/account/iot-logic/nodes/logic-node/logic-node-expressions-and-syntax.md#missing-values-and-null-routing).

#### Почему моё условие сработало, хотя у атрибута ещё нет значения?

Скорее всего, условие использует `!=` по отношению к не-null литералу, или `!~`, для значения, которое ещё ни разу не поступало. Оба оператора рассматривают «отсутствие значения» как нечто отличное от литерала, с которым вы сравниваете, поэтому они вычисляются как `true` true и направляют данные в THEN. Безопасное значение по умолчанию сделало бы обратное.  `!^` и `!$` операторы делают то же самое при отсутствии `value()` результата и приводят к null `null` когда атрибут указан по имени. Добавьте проверку наличия (`value('attr', 0, 'all') != null && ...`) или явную `проверку == null` чтобы условие срабатывало только после того, как у атрибута появится реальное значение. См. [Отсутствующие значения и маршрутизация null](/docs/user/ru/guide/account/iot-logic/nodes/logic-node/logic-node-expressions-and-syntax.md#missing-values-and-null-routing) для полного разбора по каждому оператору.

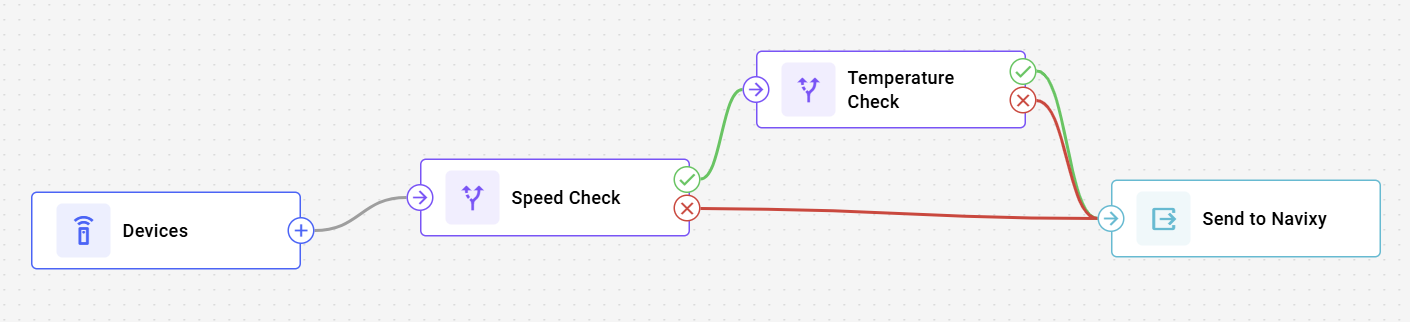

#### Можно ли выстраивать несколько узлов IF/THEN Логика в цепочку?

Да. Вы можете последовательно соединять **IF/THEN Логика** узлы, чтобы создавать сложные деревья принятия решений. Каждый **IF/THEN Логика** узел может ссылаться на логические атрибуты, созданные предыдущими **IF/THEN Логика** узлами, что позволяет создавать сложные многоэтапные рабочие процессы проверки.

<figure><img src="https://2388694493-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2F446mKak1zDrGv70ahuYZ%2Fuploads%2Fgit-blob-ee4829400641ec381aa3dec65b7dbb1d01d6ebc1%2Fiot-logic-logic-node-chained.png?alt=media" alt="Example flow showing multiple IF/THEN Logic nodes connected in sequence for complex decision trees"><figcaption></figcaption></figure>

#### Почему ветви IF/THEN Логика должны подключаться к узлам передачи данных?

Каждая ветвь IF/THEN Логика должна завершаться узлом передачи данных для проверки потока данных и видимости системы. При использовании конечных узлов (Action, Вебхук), которые не поддерживают исходящие соединения, создайте параллельное соединение от узла IF/THEN Логика напрямую к узлу передачи данных. При необходимости обе ветви могут использовать один и тот же узел передачи данных.


---
