Una nueva tecnología está captando la atención tanto de los proveedores de servicios telemáticos como de los integradores de sistemas: el seguimiento por GPS de doble frecuencia. Este avance está a punto de revolucionar el mercado de los dispositivos con localización GPS, estableciendo nuevos estándares de precisión y fiabilidad. A medida que los fabricantes adoptan esta innovación, comprender sus implicaciones y ventajas se convierte en una necesidad, especialmente para aquellos que crean soluciones basadas en GPS y aspiran estar a la vanguardia de la innovación.
El GPS de doble frecuencia representa un importante salto tecnológico debido a su potencial en ofrecer un nuevo nivel de precisión y confiabilidad en el seguimiento de ubicación. En este artículo, profundizaremos en este tema, explorando por qué esta nueva tecnología es cada vez más importante en la telemática actual.
¿Por qué el GPS de doble frecuencia puede revolucionar la industria?
Aunque los sistemas de GPS tradicionales han sido suficientes para una gestión básica de flotas, la llegada del GPS de doble frecuencia marca un avance sustancial en la precisión. Existe una creciente demanda de soluciones de seguimiento altamente precisas y confiables en diversos sectores, desde el transporte y la logística, hasta la seguridad personal. El GPS de doble frecuencia aumenta significativamente la precisión, lo que permite localizar carriles específicos en lugar de solamente la vía por la que circula un vehículo. En entornos más complejos, como obras de construcción o edificios de varios pisos, esta tecnología puede localizar con precisión a los empleados mediante dispositivos portátiles. Alcanzar una precisión tan detallada es todo un lujo, es una herramienta transformadora que tiene el potencial de optimizar los flujos de trabajo y fortalecer significativamente los protocolos de seguridad.
La ventaja más convincente de los rastreadores de doble frecuencia radica en su óptimo rendimiento en condiciones adversas. Los entornos urbanos, rodeados por señales de reflexión y bloqueos debido a edificios de gran altura, se benefician de la importante mitigación que ofrece el GPS de doble frecuencia. De igual manera, en bosques densos, la gran potencia de la señal L5 y un mayor ancho de banda aseguran un seguimiento más confiable, penetrando eficazmente en la cubierta arbórea. Junto con su capacidad para corregir las distorsiones ionosféricas, el GPS de doble frecuencia mejora drásticamente la precisión, ofreciendo un seguimiento constante y seguro, que es en donde los sistemas tradicionales generalmente fallan. Este avance supone un cambio significativo en la tecnología GPS, el cual mejora la funcionalidad en escenarios de difícil acceso.
¿Qué es el GPS de doble frecuencia?

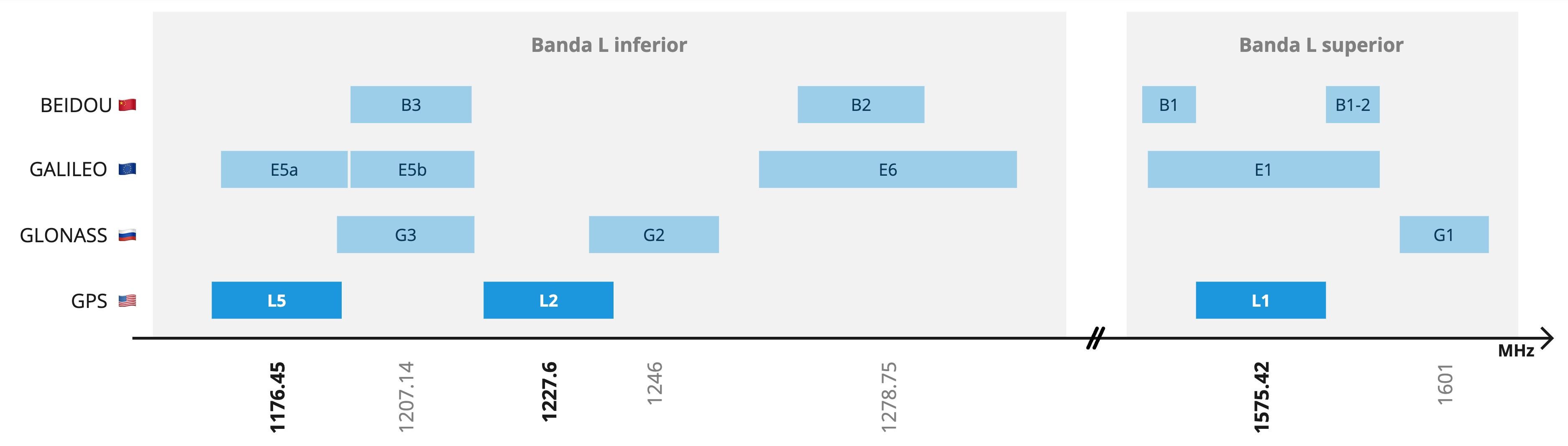

El GPS de doble frecuencia es un importante avance en la tecnología de navegación, que combina dos bandas de señal satelital (generalmente L1 y L5) para superar la precisión y confiabilidad del GPS tradicional. Este método aborda eficazmente los problemas habituales del GPS convencional, como la distorsión de la señal ionosférica y las obstrucciones en áreas urbanas o forestales. Al aprovechar ambas bandas, el GPS de doble frecuencia corrige errores que los sistemas de una sola banda no logran corregir, lo que aumenta drásticamente la precisión y consistencia en el seguimiento de la ubicación, convirtiéndolo en un beneficio para las aplicaciones de alta precisión y que son fundamentales para la seguridad.

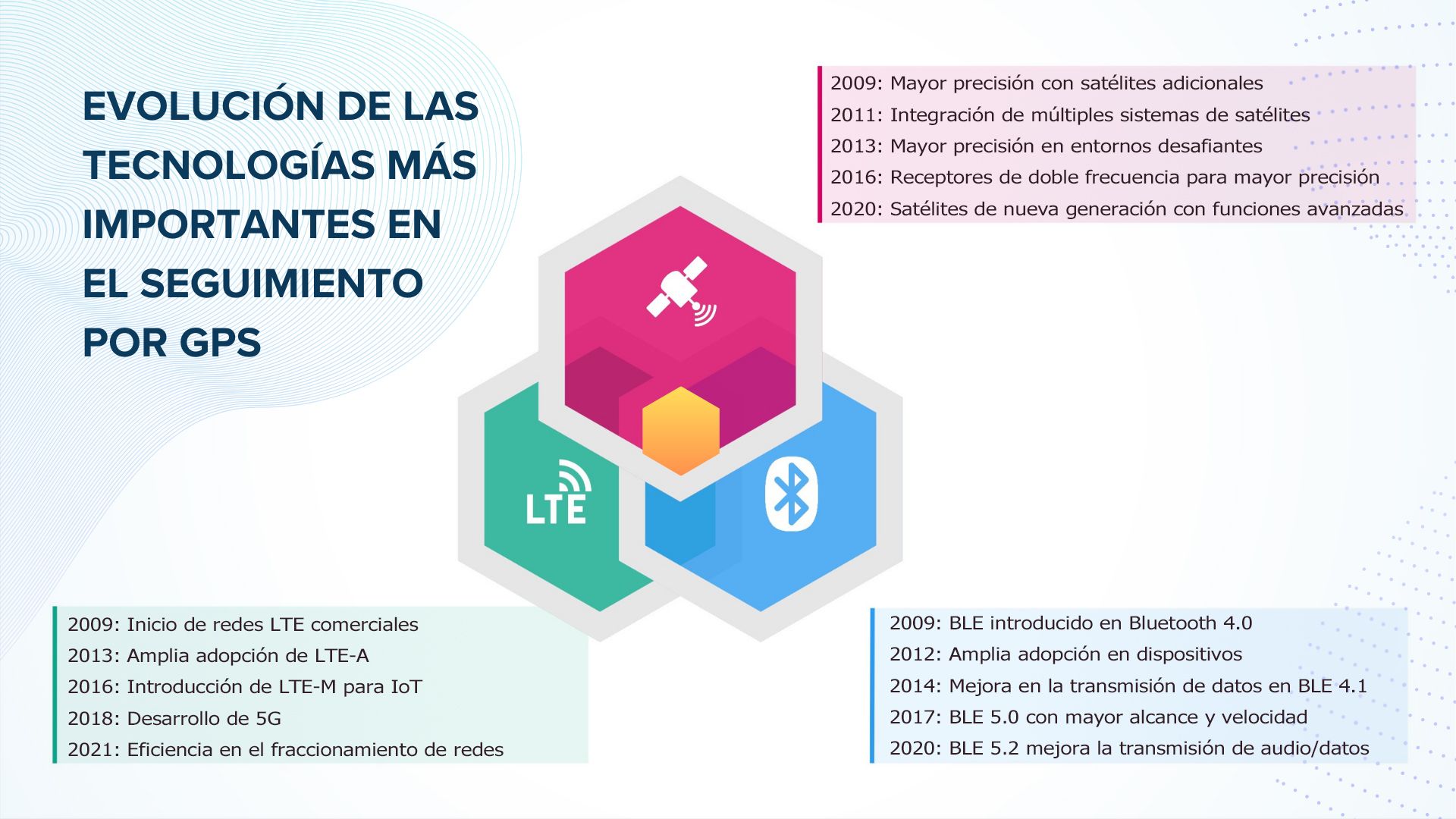

Este viaje tecnológico ha marcado importantes hitos en el mejoramiento de los satélites GPS. El paso más importante en este avance es la introducción de nuevas señales civiles: L2C, L5, y L1C, complementando la señal civil heredada, L1 C/A. Esta ampliación de las señales era parte de una iniciativa de modernización más amplia, que requería el lanzamiento progresivo de nuevos satélites GPS para sustituir a los más antiguos. Todos los beneficios se obtuvieron cuando estas señales alcanzaron el estado operativo a lo largo de un número suficiente de satélites. La señal L2C, lanzada con los satélites GPS Block IIR-M a partir de 2005, se diseñó específicamente para un uso civil, ofreciendo una mayor potencia y confiabilidad de la señal, especialmente en entornos desafiantes, como cañones urbanos o lugares con una vegetación densa.

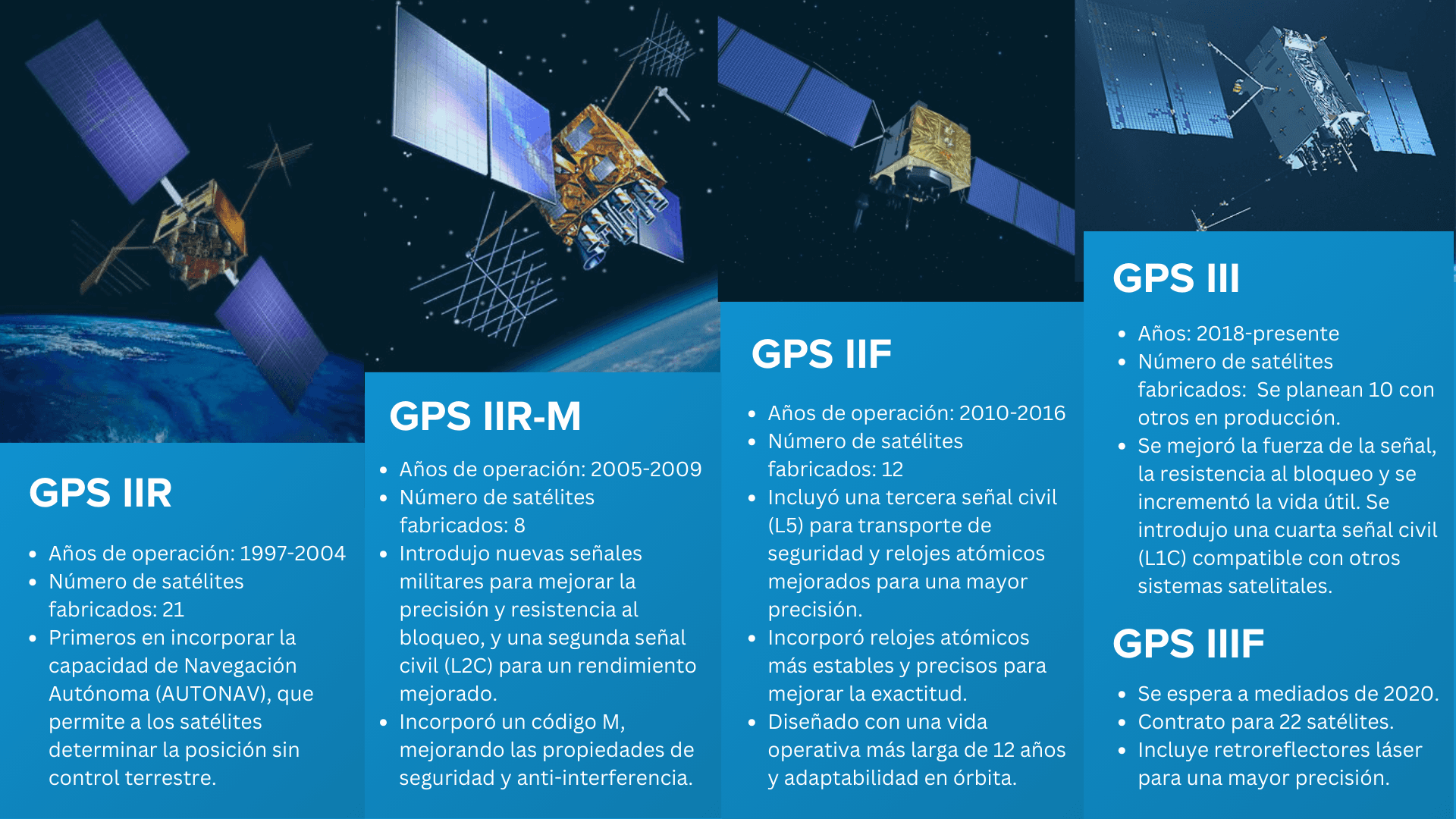

La señal L5, introducida con los satélites GPS Block IIF en 2010, marcó un salto en las capacidades del GPS, operando en una banda de radio protegida para servicios de seguridad aérea, ofreciendo más potencia y un mayor ancho de banda para una mejor resistencia a las interferencias. La incorporación más reciente, la señal L1C, lanzada con los satélites GPS III en 2018, representa la interoperabilidad internacional de GNSS, presentando un moderno diseño de señal compatible con otros sistemas globales de navegación por satélite.

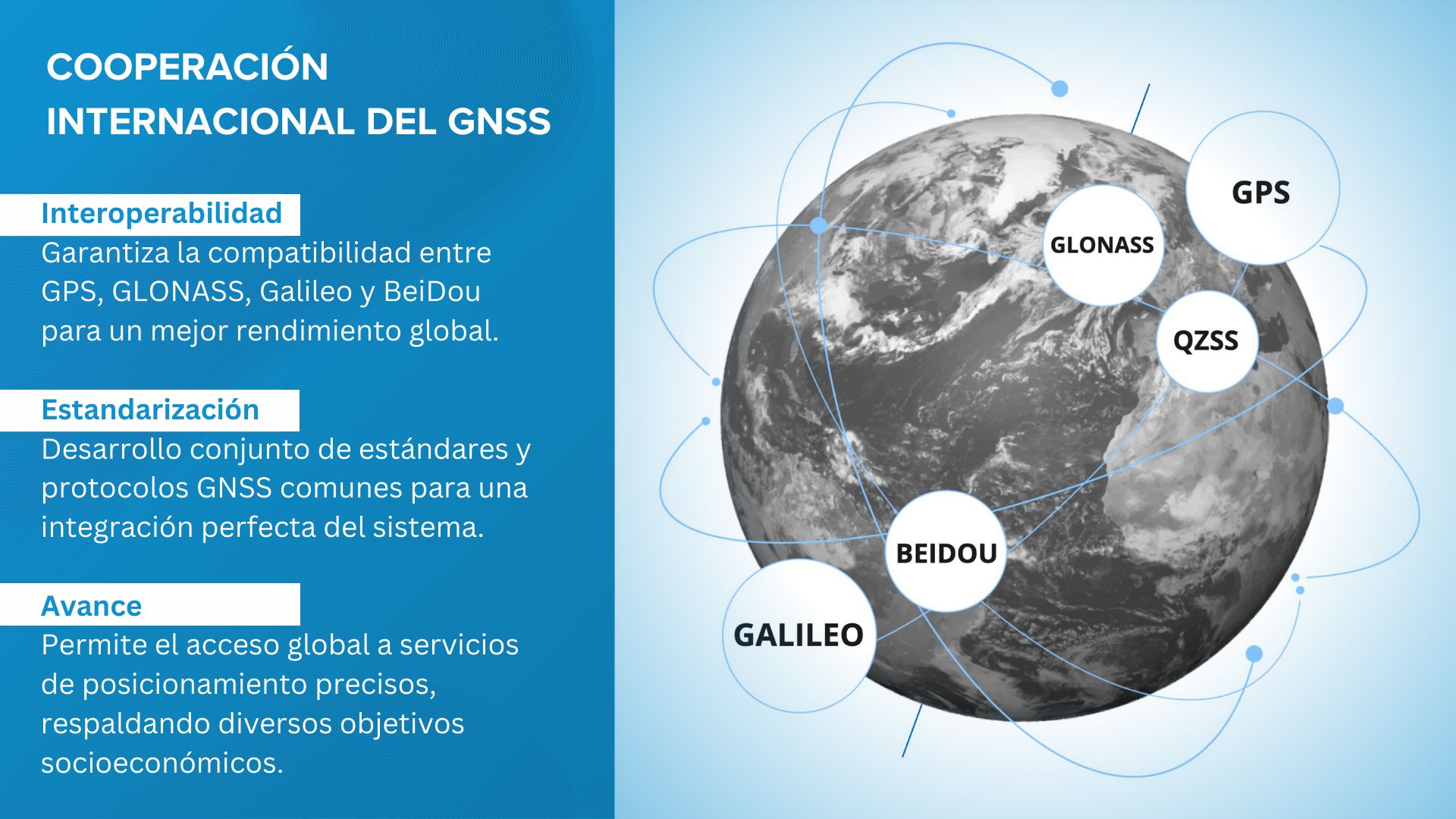

Mientras que el GPS ha experimentado avances sustanciales con la integración de capacidades de doble frecuencia, otros sistemas globales de navegación satelital (GNSS) también han progresado, aunque con distintos grados de evolución. El sistema ruso GLONASS, un antiguo homólogo del GPS, se ha modernizado, pero aún no ha adoptado plenamente la funcionalidad de doble frecuencia del mismo modo que el GPS. El sistema Galileo de la Unión Europea, conocido por su gran precisión, incorpora capacidades de doble frecuencia en muchos satélites, ofreciendo una alternativa similar con características avanzadas.
El sistema chino BeiDou, el cual se expande y evoluciona rápidamente, ha implementado la tecnología de doble frecuencia en sus satélites más recientes, situándose como un fuerte competidor en el ámbito de GNSS. El QZSS de Japón, diseñado para aumentar el GPS en la región de Asia-Oceanía, y el NavIC de la India, centrado principalmente en la cobertura regional, también ha progresado notablemente en la integración de funciones avanzadas, aunque su alcance e impacto global siguen siendo más limitados en comparación con el GPS, GLONASS y Galileo.
Los receptores GPS modernos, equipados para utilizar señales multibanda e integrar datos de varios sistemas globales de navegación satelital, mejoran notablemente en la precisión y confiabilidad, aumentando así la capacidad de seguimiento del GPS.
Resolviendo los desafíos de la recepción GPS de una sola banda con el enfoque de doble frecuencia
La transición del enfoque heredado de una sola frecuencia al GPS de doble frecuencia, nos lleva a una era en la que los sistemas de seguimiento son más precisos y excepcionalmente confiables. ¿Cómo logra esta tecnología esta hazaña y qué implicaciones tiene para las industrias que dependen de un seguimiento preciso?
Para responder a esta pregunta, enumeremos los retos del GPS L1 C/A de una sola banda:
Corrección ionosférica: La ionosfera, una capa de la atmósfera terrestre, puede provocar retrasos y distorsiones en las señales GPS. Los sistemas GPS de una sola banda tienen dificultades para corregir estas imprecisiones, ya que sólo pueden estimar el impacto ionosférico. El GPS de doble frecuencia, al utilizar dos frecuencias distintas, puede medir y corregir con mayor precisión las distorsiones ionosféricas, mejorando significativamente la precisión posicional.
Señales reflejadas: Los receptores GPS de una sola banda pueden ser engañados por señales que rebotan en grandes estructuras o elementos naturales, lo que se conoce como errores multitrayecto. Los sistemas de doble frecuencia están mejor equipados para identificar y mitigar estas señales reflejadas, mejorando la precisión en entornos urbanos y naturales.
Penetración de la señal: La capacidad de las señales GPS para penetrar obstáculos como de follaje denso, estructuras urbanas o incluso paredes está limitada en los sistemas de una sola banda. El GPS de doble frecuencia, especialmente con la introducción de la banda L5, ofrece una mayor capacidad de penetración, lo que se traduce en un seguimiento más fiable en entornos desafiantes.
Resistencia a las interferencias: Los sistemas GPS de doble frecuencia son más resistentes a las interferencias no intencionadas y a los esfuerzos de interferencia intencionada, proporcionando una señal más estable y confiable en diversos escenarios operativos.
Mejora del tiempo hasta la primera fijación (TTFF): El tiempo que tardan los receptores GPS en adquirir las señales satelitales y determinar la posición inicial (TTFF) es crucial para muchas aplicaciones. El GPS de doble frecuencia puede lograr un TTFF más rápido, lo que es muy beneficioso para aplicaciones dinámicas como el seguimiento de vehículos o la respuesta ante emergencias.
Ahora que hemos visto a grandes rasgos cómo el GPS de doble frecuencia mejora drásticamente las capacidades de seguimiento, es el momento de profundizar y examinar cada beneficio con más detalle.
1. Efectos ionosféricos en las señales GPS

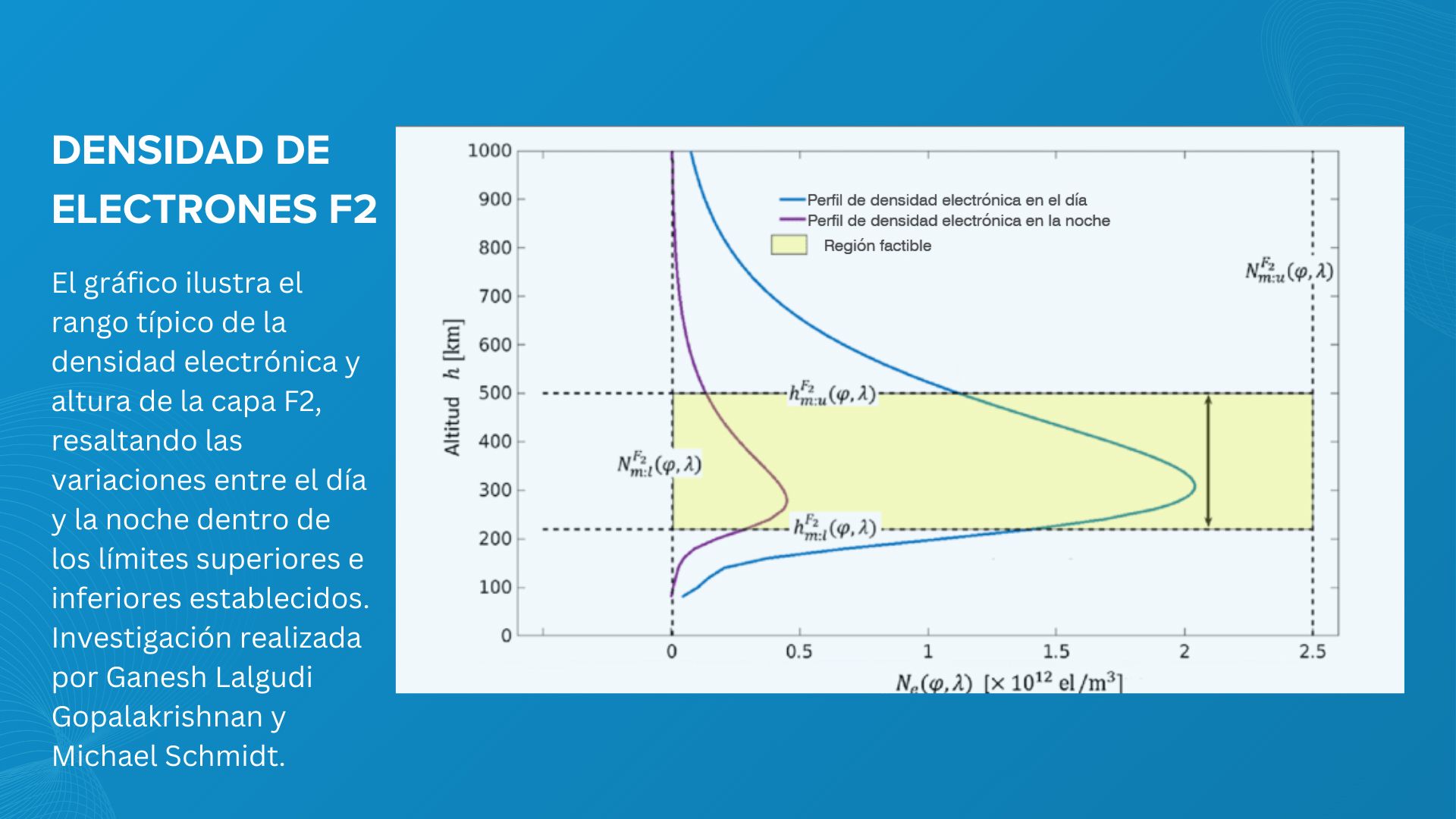

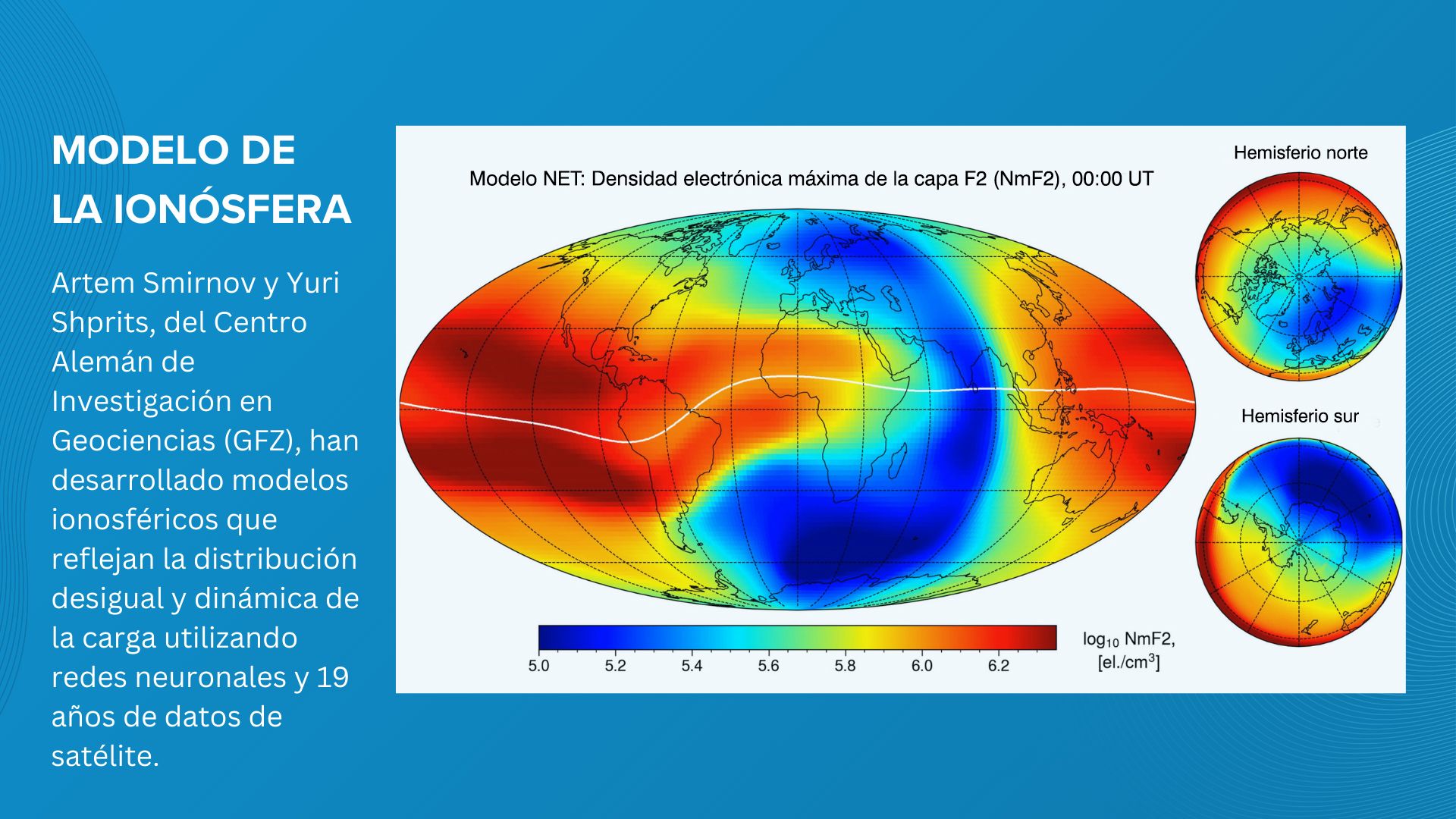

La ionosfera es una capa de la atmósfera superior de la Tierra, ubicada aproximadamente entre 50 a 1.000 kilómetros por encima de la superficie. Contiene una alta concentración de iones y electrones libres, que afectan la propagación de las ondas de radio. Para las señales GPS, que son ondas de radio, esta capa puede generar errores significativos. Estos errores se deben a la naturaleza variable de la ionosfera, influenciada por factores como la actividad solar, la hora del día y la ubicación geográfica.
Cuando las señales GPS viajan a través de la ionosfera, experimentan un retraso y un cambio de velocidad, lo que provoca imprecisiones en el cálculo de la posición. Entre las distintas capas atmosféricas, la ionosfera representa el reto más importante para la precisión del GPS debido a su significativo impacto en el retardo de la señal, que puede variar ampliamente en el tiempo y el espacio. Esta variabilidad convierte el efecto ionosférico en una de las mayores fuentes de error en la propagación de la señal GPS, superando los errores causados por otras capas atmosféricas.
El GPS de doble frecuencia aborda los errores ionosféricos utilizando dos frecuencias diferentes: L1 y L5 (o L1 y L2, según el sistema). El principio fundamental es que la ionosfera afecta a cada frecuencia de forma diferente. Al medir la diferencia de retardo entre estas dos frecuencias, el receptor GPS puede calcular con precisión y eliminar el retardo ionosférico de la señal.
Técnicamente, el retardo ionosférico es directamente proporcional a la longitud de onda de la señal e inversamente proporcional a su frecuencia al cuadrado. Por lo tanto, los retrasos experimentados por las señales L1 y L5 serán diferentes. Al comparar estos retardos, el receptor calcula un factor de corrección. Este proceso, conocido como corrección ionosférica, no es posible con los receptores GPS de una sola frecuencia, que solo pueden estimar los efectos ionosféricos basándose en un modelo, lo cual reduce la precisión.
En la práctica, como la gestión de flotas, el seguimiento GPS y la navegación autónoma de vehículos, la capacidad de corrección ionosférica permite mejorar la precisión posicional desde varios metros (común en el GPS de una sola frecuencia) hasta niveles submétricos, especialmente en zonas con condiciones ionosféricas variables, como las regiones ecuatoriales y de altas latitudes.
2. Errores multitrayecto y su impacto en la precisión del GPS

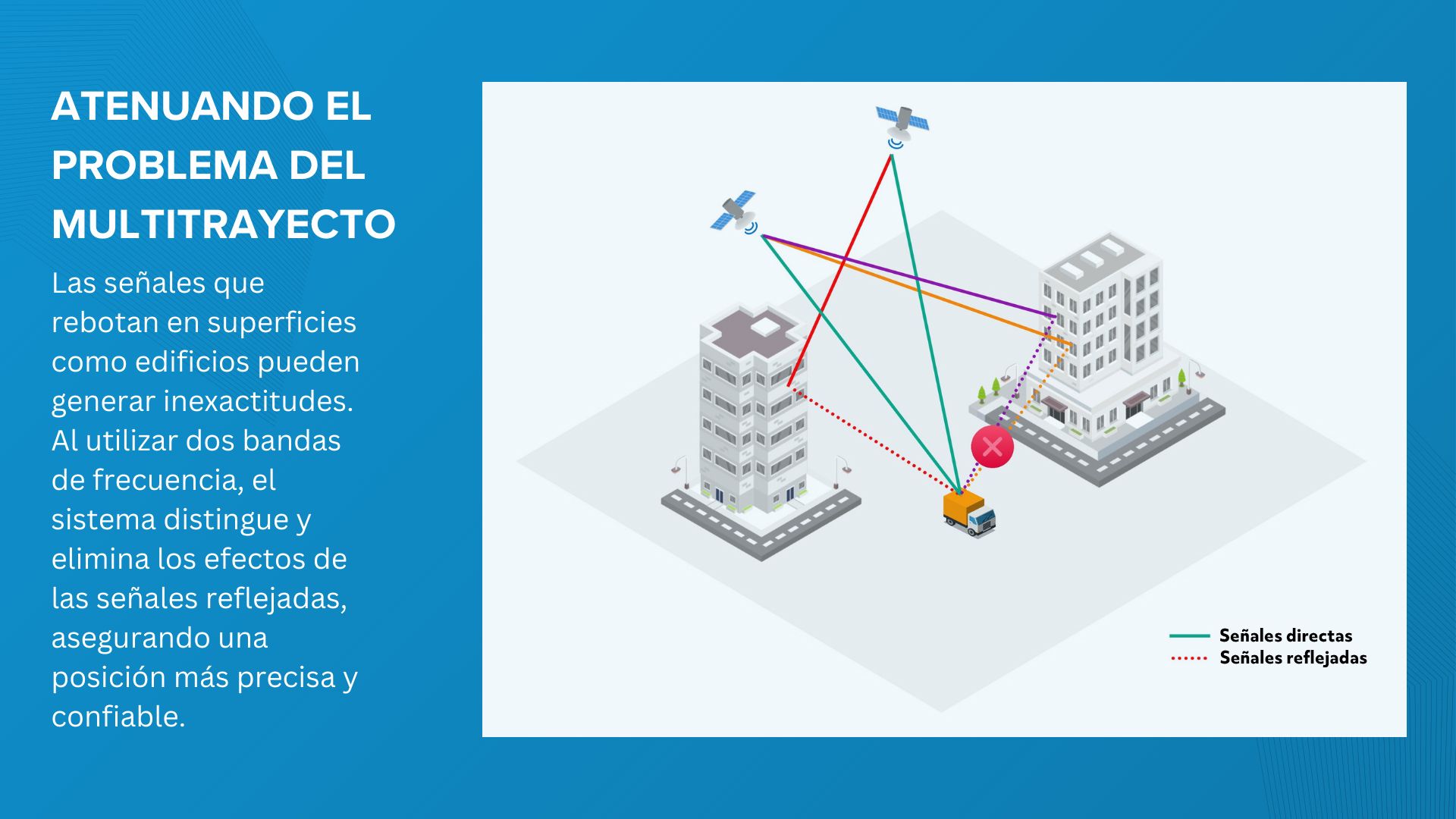

Los errores multitrayecto se producen cuando las señales GPS se reflejan en superficies como edificios, vehículos de gran tamaño o elementos naturales del terreno antes de llegar al receptor GPS. Esto provoca que el receptor capture tanto la señal directa como la reflejada, lo que provoca imprecisiones en el cálculo de la posición. Estos errores son especialmente frecuentes en entornos urbanos, en donde los edificios de gran altura crean un efecto "cañón", y en zonas montañosas o boscosas, en donde los terrenos naturales provocan reflexiones de la señal.
En la gestión de flotas y el seguimiento de activos, los errores multitrayecto pueden provocar imprecisiones de posición, lo que se traduce en una orientación errónea de la ubicación de vehículos o activos. Estos errores son especialmente notables en zonas densamente urbanizadas o con un terreno natural complejo, en donde la frecuencia de reflexión de la señal es mayor, lo que da lugar a errores más notorios. Para los proveedores de servicios telemáticos, este problema puede ser evidente en las interfaces cartográficas, en donde parece que los vehículos atraviesan edificios en lugar de seguir las calles, o que sus posiciones estacionarias se desplazaran imprevisiblemente unos cuantos metros en cada actualización de la ubicación.
Los sistemas GPS de doble frecuencia abordan los errores multitrayecto utilizando las diferentes características de propagación de dos bandas de frecuencia separadas (como L1 y L5). La clave para reducir los errores por trayectos múltiples reside en las diferentes formas en que estas frecuencias interactúan y se ven afectadas por superficies reflectivas. Cuando las señales GPS se reflejan en las superficies, recorren un camino más largo para llegar al receptor en comparación con las señales directas. Este recorrido adicional provoca un retraso y un desplazamiento de fase en la señal reflejada. El punto crucial es que este desplazamiento de fase se manifiesta de forma diferente en las distintas frecuencias. En los sistemas de doble frecuencia, en donde se utilizan dos frecuencias, la diferencia en cómo la señal de cada frecuencia se ve afectada por la reflexión se convierte en una pieza clave de información.
Los receptores con soporte de doble frecuencia pueden distinguir entre las señales directas y reflejadas con mayor eficacia que los receptores de una frecuencia. La señal directa tendrá el mismo cambio de fase en ambas frecuencias, mientras que la señal reflejada presentará diferentes desplazamientos de fase en cada frecuencia debido a las distintas longitudes de onda. Al comparar estas diferencias de fase, el receptor puede discernir qué parte de la señal es directa y cuál reflejada. Una vez que el receptor haya identificado la señal reflejada, este aplica algoritmos de corrección para mitigar su impacto. Básicamente, el receptor "sustrae" las distorsiones causadas por las reflexiones de la señal global, aislando la señal directa para obtener un cálculo preciso de la posición. Este proceso es significativamente más eficaz en los receptores de doble frecuencia que en los de frecuencia única, debido a que tienen dos puntos diferentes de información (de dos frecuencias) para comparar y analizar. Para perfeccionar aún más este proceso, los receptores de doble frecuencia pueden emplear algoritmos como la transformada Wavelet o el filtrado adaptativo, que son especialmente adecuados para tratar las características no lineales y las variables en el tiempo de los errores multitrayecto.
La adopción de rastreadores GPS de doble banda y cámaras de tablero mejora la calidad del servicio para los proveedores de soluciones telemáticas y de localización por GPS. El GPS de doble frecuencia garantiza un seguimiento más seguro y coherente en zonas urbanas, donde los sistemas de frecuencia única son propensos a errores. Esto conduce a una mayor satisfacción por parte del usuario final gracias a una mayor precisión y confiabilidad en el seguimiento de la ubicación, lo que fomenta la confianza y fortalece las relaciones comerciales a largo plazo.

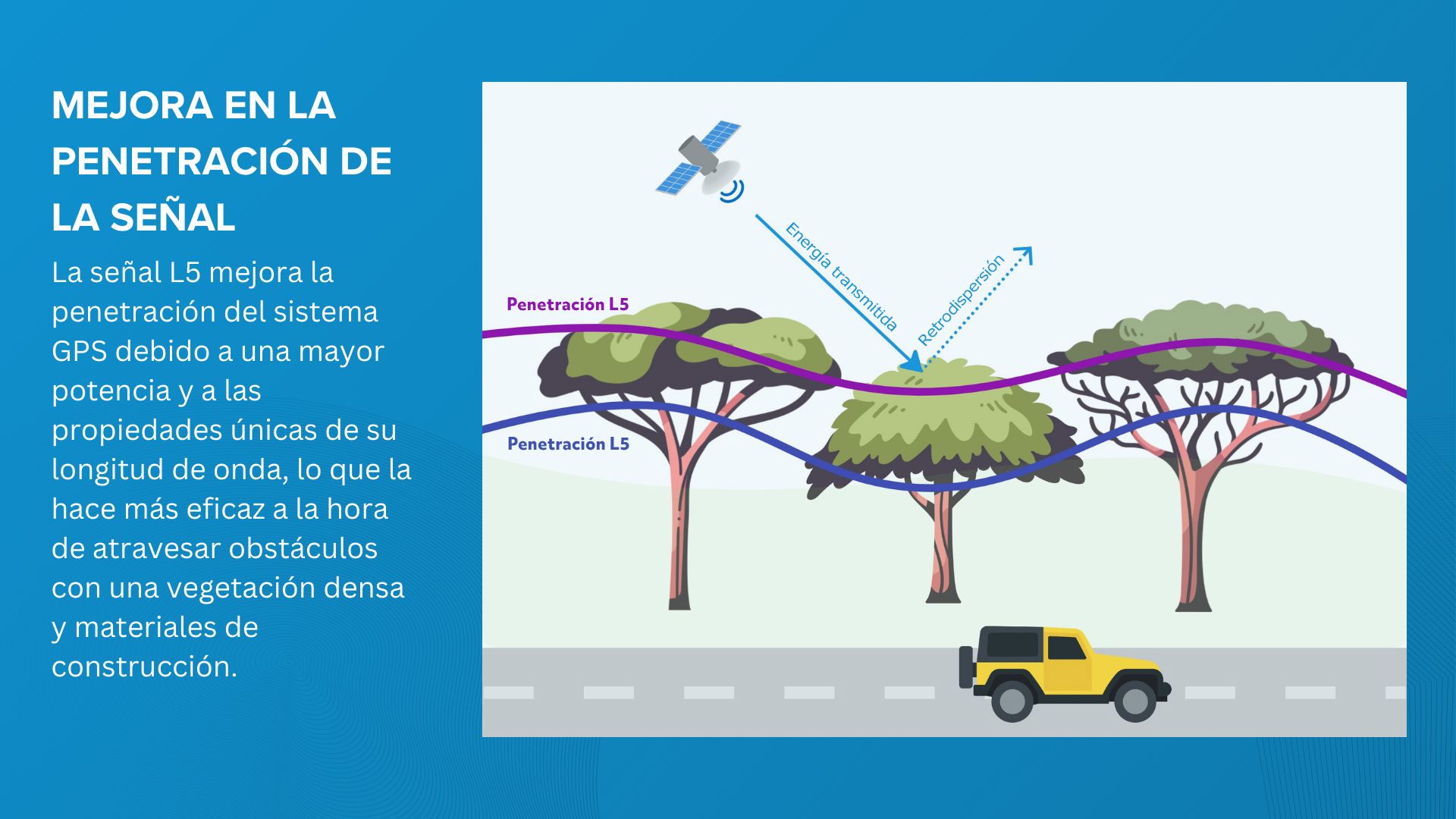

3. Mejoras en la penetración de la señal en infraestructuras urbanas densas
La mejora de la penetración de la señal en los sistemas GPS de doble frecuencia se atribuye principalmente a dos factores: una mayor potencia de la señal L5 y las distintas características de propagación de las diferentes frecuencias.
La señal L5, una adición relativamente más reciente a la constelación GPS, se transmite a un nivel de potencia superior que el de la señal L1. Esta mayor potencia hace que la señal L5 sea más robusta frente a la atenuación (debilitamiento de la señal) al atravesar obstáculos con un follaje denso o materiales de construcción.
Además, las señales de radiofrecuencia interactúan de forma diferente con los materiales en función de su longitud de onda. Por lo general, las frecuencias más bajas (longitudes de onda más largas) tienen una mejor capacidad de penetración a través de obstáculos. Las frecuencias L1 (1575,42 MHz) y L5 (1176,45 MHz) tienen longitudes de onda diferentes y, por lo tanto, su capacidad para penetrar en materiales comunes puede variar. La frecuencia L5, al estar más cerca del extremo inferior del espectro utilizado por el GPS, puede ofrecer una capacidad de penetración ligeramente superior.
Para los usuarios de sistemas de localización GPS, la capacidad mejorada de la señal L5 para penetrar la cobertura arbórea y otros materiales garantiza un seguimiento más confiable tanto en áreas boscosas como urbanas.
4. Resistencia a la interferencia de señales
La resistencia a la interferencia se refiere a la capacidad del sistema GPS para soportar y funcionar eficazmente en presencia de interferencias, que pueden ser intencionales (interferencia) o no intencionales (ruido de otros dispositivos electrónicos). La interferencia del GPS consiste en la emisión de señales con las misma frecuencias utilizadas por el GPS (como L1 o L5) para sobrecargar o interrumpir las señales legítimas del GPS, lo que lleva a una degradación de la precisión o a la pérdida completa de la funcionalidad del GPS.
El GPS de doble frecuencia mejora la resistencia a las interferencias mediante múltiples estrategias. Al utilizar diversas frecuencias (L1 y L5), estos sistemas son menos vulnerables a las interferencias; si una frecuencia se ve comprometida, la otra puede mantener la precisión de los datos. Esta redundancia complica los esfuerzos de interferencia, ya que requiere la interrupción simultánea de ambas frecuencias; una tarea que exige mayor complejidad y potencia. Adicionalmente, los receptores de doble frecuencia utilizan un avanzado procesamiento de señales para distinguir entre señales auténticas e interferencias, filtrando eficazmente las señales de interferencia. Una mayor potencia de transmisión de la señal L5 refuerza aún más la resistencia, dificultando que los inhibidores dominen el sistema y así mejorando en general la resistencia a las interferencias.
Gracias a una mayor resistencia a las interferencias, los sistemas GPS de doble frecuencia son beneficiosos para medidas antirrobo en vehículos y mercancías, muy utilizados en sectores como bienes de consumo masivo, logística y en el alquiler de vehículos o equipos. Además, el GPS de doble frecuencia garantiza un seguimiento más fiable y continuo en zonas susceptibles a interferencias GPS, como instalaciones militares o fronteras.
5. Reducción del tiempo hasta la primera fijación (TTFF)
El tiempo hasta la primera fijación (TTFF) es una medida del tiempo que tarda un receptor GPS en adquirir señales de satélite y calcular una posición precisa después de ser encendido. Se trata de una métrica crucial en el rendimiento del GPS, especialmente importante en entornos en los que los vehículos operan en zonas en donde la vista al cielo está obstruida, en escenarios de seguimiento de empleados en los que las personas entran y salen con frecuencia de edificios o viajan bajo tierra, y en el seguimiento de activos, donde los dispositivos alimentados por baterías actualizan la ubicación de forma intermitente.
El GPS de doble frecuencia reduce el TTFF captando simultáneamente señales de las frecuencias L1 y L5, lo que acelera la identificación de satélites y la descodificación de datos. Este enfoque acorta el TTFF en comparación con los sistemas de una sola frecuencia. Además, la mayor potencia y la modulación avanzada de la señal L5 garantizan una calidad de señal más clara y potente.
Tecnologías complementarias que mejoran las capacidades del GPS de doble frecuencia
Aunque nuestro debate se centra en los avances y las ventajas del GPS de doble frecuencia, es importante reconocer otras tecnologías que también abordan problemas comunes del GPS. En concreto, nos referimos a la Navegación por estima y el GPS Cinemático en tiempo real (RTK), cada uno de los cuales desempeña un papel único en el contexto más amplio del seguimiento por GPS.
Navegación por estima: Llenando el vacío en zonas desafiantes para el GPS
La navegación por estima es otra tecnología fundamental en el ámbito de la navegación, especialmente si se considera su papel junto al GPS de doble frecuencia. Esta técnica calcula la posición actual de un vehículo analizando datos como la velocidad, dirección y tiempo transcurrido desde una ubicación conocida previamente. Utilizando sensores de inercia, como acelerómetros y giroscopios, la navegación por estima calcula continuamente el movimiento del vehículo, compensando de manera efectiva las pérdidas o imprecisiones de la señal GPS. Esto es especialmente importante en entornos donde las señales GPS son poco fiables o inexistentes, como túneles o estacionamientos cubiertos.
Aunque la navegación por estima resuelve algunas limitaciones inherentes al GPS en entornos urbanos complejos, su relación con el GPS de doble frecuencia es de complementariedad más que de sustitución. Aunque el GNSS de doble frecuencia mejora la fiabilidad de la señal y mitiga los efectos multitrayecto, es posible encontrar bloqueos de señal en zonas en donde hay pasajes subterráneos. En estos casos, la navegación por estima sirve de puente y ofrece un posicionamiento continuo basado en datos inerciales cuando las señales GNSS fallan. Por ejemplo, en un entorno urbano denso, un vehículo de flota que entra en un estacionamiento subterráneo puede perder la señal GPS, en este caso la navegación por estima garantiza un seguimiento ininterrumpido, manteniendo la continuidad de la localización del vehículo. Esta sinergia es especialmente beneficiosa para aplicaciones como la gestión de flotas y los seguros de vehículos, en donde un seguimiento continuo y preciso es crucial para operaciones como la detección de robos y el análisis de comportamiento de algún conductor. Ambas tecnologías ofrecen una solución sólida para los desafíos de la navegación vial en entornos urbanos modernos.
RTK: precisión más allá de la necesidad de los sistemas telemáticos
En el otro extremo del espectro se encuentra el GPS cinemático en tiempo real (RTK), conocido por su gran precisión en aplicaciones que requieren una exactitud en centímetros, como la topografía y la construcción. Se trata de una técnica de alta precisión en la que intervienen una estación base fija y un receptor móvil. La estación base calcula las correcciones de los errores de la señal GPS, que luego son transmitidas al receptor móvil. Este proceso aumenta significativamente la precisión posicional al resolver la ambigüedad entera (el número exacto de longitudes de onda entre el satélite y el receptor), una capacidad superior a la de los sistemas GPS convencionales.
Sin embargo, cuando se trata de telemática para vehículos, el GPS RTK suele considerarse un poco exagerado. Su complejidad, costo, las limitaciones del alcance operativo y los intensos requisitos de procesamiento de datos lo hacen inadecuado para la telemática vehicular convencional, que por lo general sólo exige un nivel de precisión a nivel de metros. Además, mantener un enlace continuo y de alta calidad con una estación base, esencial para la funcionalidad RTK, supone un reto importante para aplicaciones móviles como la gestión de flotas en entornos urbanos o variados.
En resumen, aunque la alta precisión del GPS RTK no beneficia al seguimiento estándar de vehículos o activos, existe un notable potencial para complementar el GPS de doble frecuencia con la navegación por estima. Esta combinación mejora la precisión y la confiabilidad en entornos desafiantes, ofreciendo una solución adaptada a las necesidades avanzadas de navegación y seguimiento.
Impacto del GNSS de doble frecuencia en el mercado de dispositivos de seguimiento GPS
La transición al GNSS de doble frecuencia en el sector de los dispositivos de seguimiento GPS es un cambio significativo, impulsado por los avances competitivos entre fabricantes de chips como MediaTek, Qualcomm, Broadcom y u-Blox. Esta evolución hacia el GNSS de doble frecuencia forma parte de una tendencia más amplia en la que la integración con otras tecnologías de vanguardia, como BLE 5.x y la conectividad celular 5G es más frecuente. Esta convergencia de tecnologías no solo está fomentando la innovación, sino que también está dando lugar a módulos integrados más rentables.
Las modificaciones más recientes en los conjuntos de chips GPS incluyen soporte para capacidades GNSS multibanda y multisistema. Esto significa que los módulos GPS modernos son capaces de acceder a una variedad de sistemas de satélites y frecuencias, como GPS L1CA+L5, BeiDou B1I+B2a, GLONASS L1OF, Galileo E1+E5a, QZSS L1CA+L5 y NavIC. La ventaja de este enfoque multisistema es evidente: mejora la precisión, aumenta la confiabilidad de la señal y asegura una mejor cobertura, especialmente en entornos desafiantes.
Reconociendo las ventajas de la tecnología de doble banda, los principales fabricantes de rastreadores GPS y cámaras de tablero, como Queclink, Suntech y Ruptela, están empezando a incorporar esta tecnología en sus productos. Esta adopción no se limita a modelos experimentales o de gama alta, sino que se está convirtiendo cada vez más en una característica estándar en los modelos insignia y en las series de dispositivos de alto rendimiento.
Por ejemplo, Teltonika, una empresa de renombre en el sector de la telemática, ha presentado su primer dispositivo compatible con las frecuencias L1/L5: Teltonika FMC880. Esta iniciativa por parte de Teltonika es un importante indicador del cambio más amplio de la industria hacia la adopción de la GNSS de doble banda, reconociendo el potencial para mejorar significativamente las capacidades de seguimiento y el rendimiento general de los dispositivos.
La transición hacia el GNSS de doble banda está reconfigurando el mercado de los dispositivos de seguimiento por GPS, estableciendo nuevos estándares de precisión y confiabilidad. A medida que los fabricantes siguen integrando estos módulos avanzados en sus productos, podemos esperar una nueva ola de dispositivos de localización GPS que no sólo son más precisos, sino también más versátiles, capaces de funcionar sin problemas en diferentes regiones geográficas y en diversas condiciones operativas.
Adicionalmente, es probable que esta tendencia se acelere con los continuos avances de la tecnología satelital y que aumente la demanda por soluciones de seguimiento seguros y de alta precisión en diversos sectores, incluyendo la logística, automotriz y seguridad personal, entre otros. La integración del GNSS de doble banda constituye un avance crucial para anticipar el futuro de los dispositivos de seguimiento GPS, garantizando que sigan siendo relevantes y competitivos en un panorama tecnológico que está en constante evolución.
