Después de publicar nuestra revisión de nueva línea de los dispositivos GPS de Teltonika, la mayoría de nuestros socios ha sido intrigada por los modelos FMB900 y FMB920. Estos trackers tienen muchas ventajas, pero una de las cosas más interesantes es la disponibilidad del módulo Bluetooth 3.0. Gracias a él las posibilidades de integración del dispositivo se multiplican. Hoy le queremos presentar como conectar el escáner OBD2 a través de Bluetooth y recibir los datos diagnósticos abundantes al sistema Navixy.
Configuramos Bluetooth y la lista de parámetros OBD2

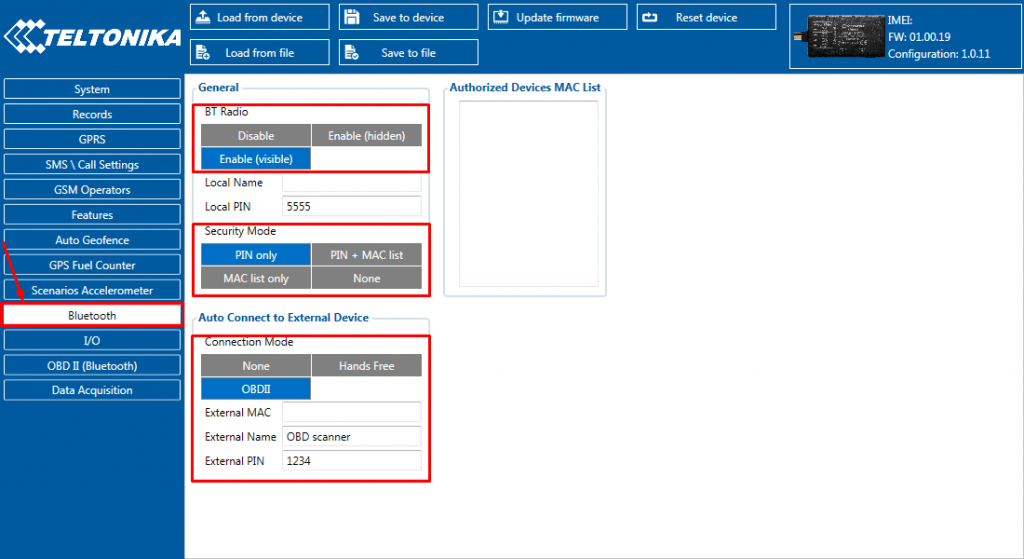

Se puede conectar los escáneres OBD2 Bluetooth con los chips ELM327 y STN1110 a los dispositivos FMB900/920. Primero hace falta configurar el dispositivo. Para esto conectamos el dispositivo a la computadora personal, ejecutamos programa FMB Configurator y pasamos a la sección Bluetooth. Como podemos ver, el fabricante ofrece las posibilidades amplias de configurar las conexiones Bluetooth, pero en nuestro caso podemos utilizar un conjunto estándar.
- Encendemos el módulo Bluetooth y hacemos nuestro Tracker visible para otros dispositivos
- Configuramos el régimen seguro (PIN only o none) y elegimos el modo de conexión OBD2
- Introducimos el nombre del dispositivo. Por ejemplo “OBD escáner” y su código PIN (normalmente es 0000 o 1234, puede obtener la información más detallada en el manual del escáner)

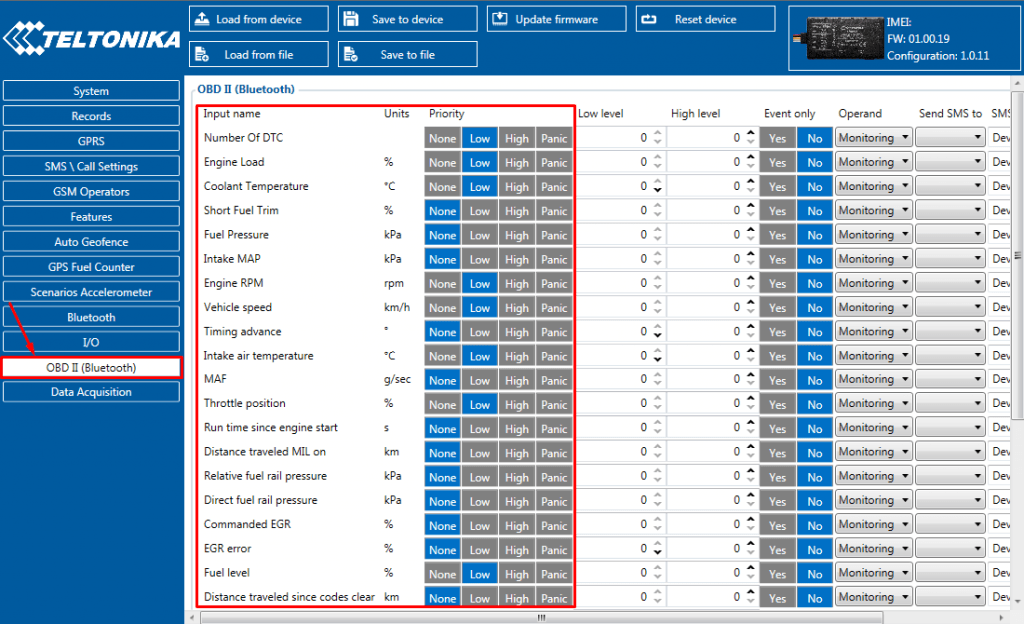

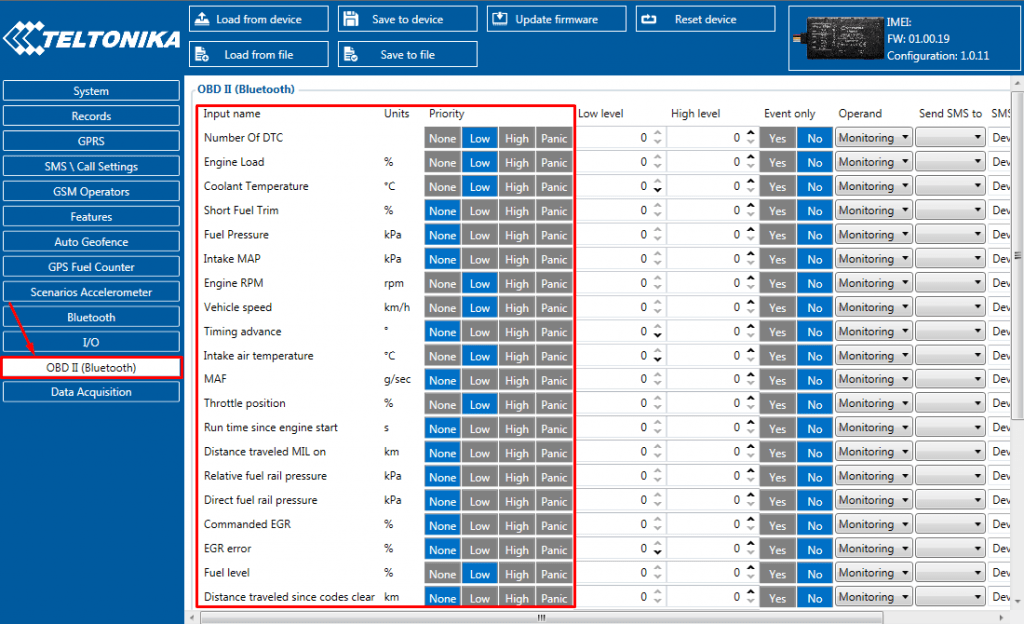

Después hace falta decidir que datos diagnósticos queremos analizar e encender su transmito a la plataforma Navixy. Para esto pasamos a la sección OBD2 (Bluetooth), donde podemos ver toda la lista de parámetros disponibles para la transmisión y les establecemos prioridades.
Los datos de OBD2 en el sistema de monitoreo
Después de finalizar la configuración del dispositivo GPS lo puede instalar en un vehículo y contactarlo a una fuente - todo como siempre. Después conecte el escáner OBD Bluetooth al conector diagnóstico y arranque el motor. Al hacerlo se necesitará no más de un minuto para establecer la conexión entre los dispositivos.

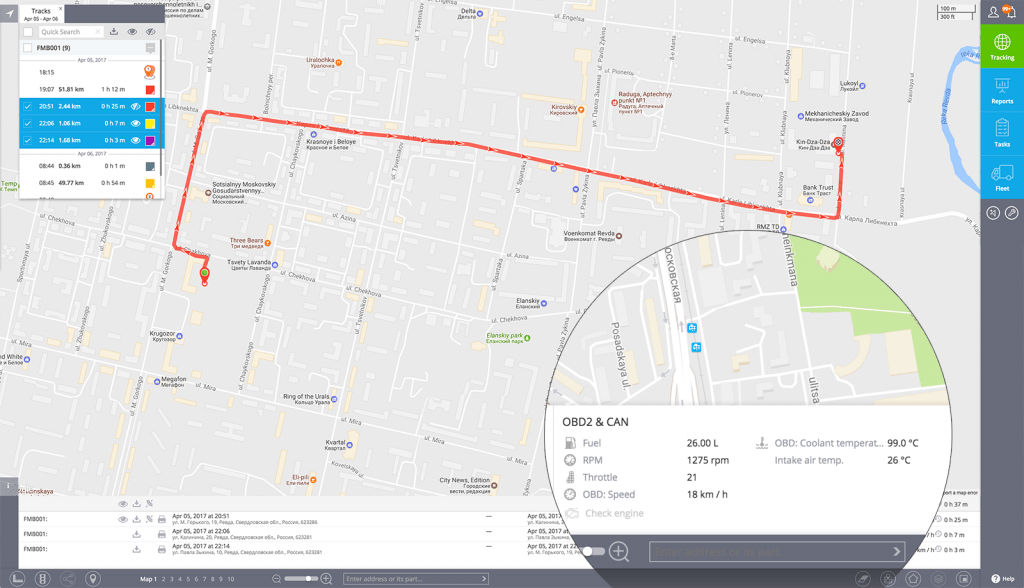

Para los modelos FMB900/920 de Teltonika la plataforma Navixy en forma predeterminada soporta el procesamiento de datos de telemetría OBD2, incluyendo el estatus del testigo de avería de motor y los códigos de error DTC. Por eso enseguida podrá ver todos estos datos en la aplicación móvil X-GPS Monitor o en la Interfaz Web en el widget OBD2.
Mientras nuestra prueba los indicadores de OBD2 aparecían gradualmente - su cantidad iba creciendo a medida que el escáner los leía. En nuestro caso fueron mostrados siete caracteristicas más importantes, incluyendo el nivel de combustible.
Para resumir
El proceso de conexión del escáner OBD2 es bastante fácil y no toma mucho tiempo, pero hay que tener en cuenta que la lista de parámetros disponibles para leer depende de modelo y de marca del vehículo. Además no hay ningunas notificaciones sobre la pérdida de conexión con el escáner, por ejemplo su desconexión del conector de OBD, por eso no es muy útil para el control de combustible. Pero este dispositivo les gustará a las personas que desean obtener máximum información sobre un vehículo para evaluar su estado.
Sin duda el modulo Bluetooth 3.0 es una ventaja de modelos FMB9XX de Teltonika, pero actualmente tiene pocas funciones interesantes y útiles. Y una de ellas es la posibilidad de conectar el escáner OBD Bluetooth. Claro que la situación se cambiará cuando aparezcan los sensores Bluetooth (de temperatura, nivel de combustible, etc) - vamos a esperar...
