Каким погрузили, таким и довезли: шлюз предохлаждения
Карточка допуска к выезду лежит перед диспетчером у ворот: установка держит заданную температуру, воздушный поток свободен, запись уже идет. Не заполнена только одна строка — температура мякоти томата в центре паллеты. Из-за этой пустой строки груз стоит у ворот, хотя экран рефрижератора давно показывает нужную цифру.
Ответ простой: груз не выезжает, пока измерение продукта не подтвердит нужный диапазон. Мы называем эту карточку шлюзом предохлаждения — правилом, которое дает разрешение на выезд при одновременном выполнении четырех условий. Дисплей рефрижератора показывает лишь одно из них.
Экран и температура мякоти отвечают на разные вопросы, и карточка держит груз именно из-за этого разрыва между ними.
Дисплей показывает воздух; зонд — продукт
Томат уходит с куста с полевым теплом и продолжает дышать. Свежие овощи и фрукты остаются живыми внутри кузова: дыхание выделяет тепло, а повышение температуры ускоряет дыхание и порчу. Справочник Agriculture Handbook 66 Минсельхоза США использует Q10 как ориентир: при повышении температуры на 10 °C скорость этих процессов может увеличиться примерно вдвое. Это не расчет для конкретного сорта — коэффициент зависит от продукта и рассматриваемого температурного интервала.

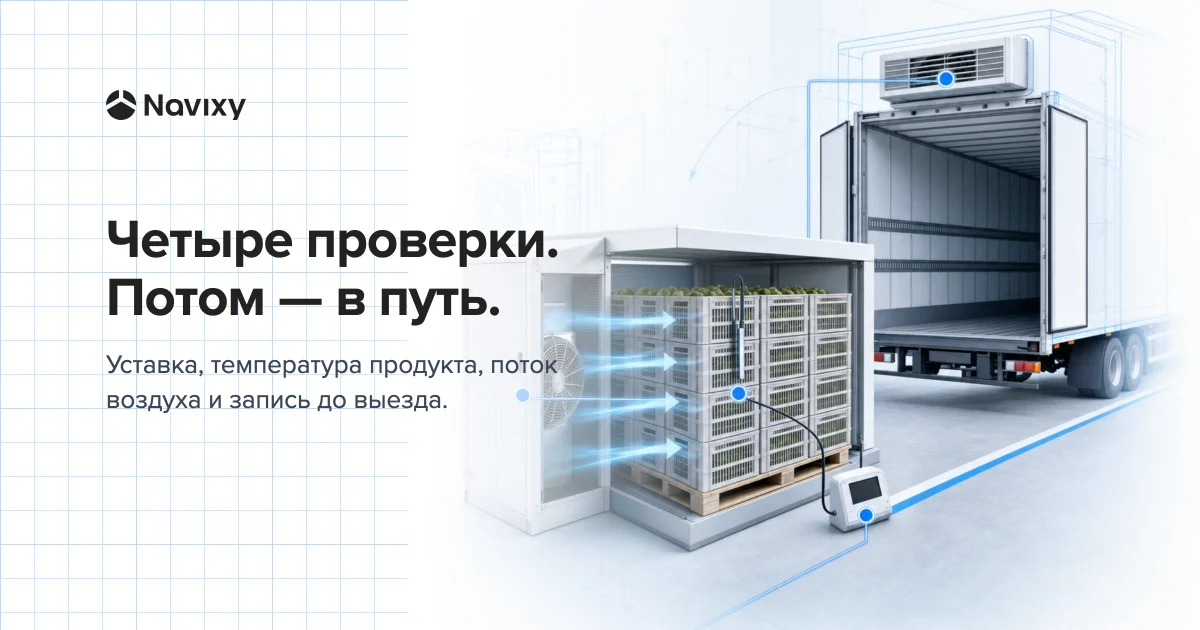

Предохлаждение снимает это тепло до перевозки: в камере или тоннеле обдува продукт доводят до диапазона, установленного для конкретного сорта и стадии зрелости. Цель погрузки — подтвердить этот диапазон до закрытия дверей.
Транспортный рефрижератор в первую очередь поддерживает температуру заранее охлажденного груза, компенсируя тепло, которое проникает через стенки кузова. Если продукт в центре паллеты погрузили теплым, воздух у испарителя может быстро выйти на уставку, а продукт — не успеть достичь требуемого диапазона за время перевозки.
Датчик приточного воздуха измеряет температуру воздуха от установки. Зонд измеряет температуру продукта в центре паллеты и заполняет ту строку, которой нет на дисплее.

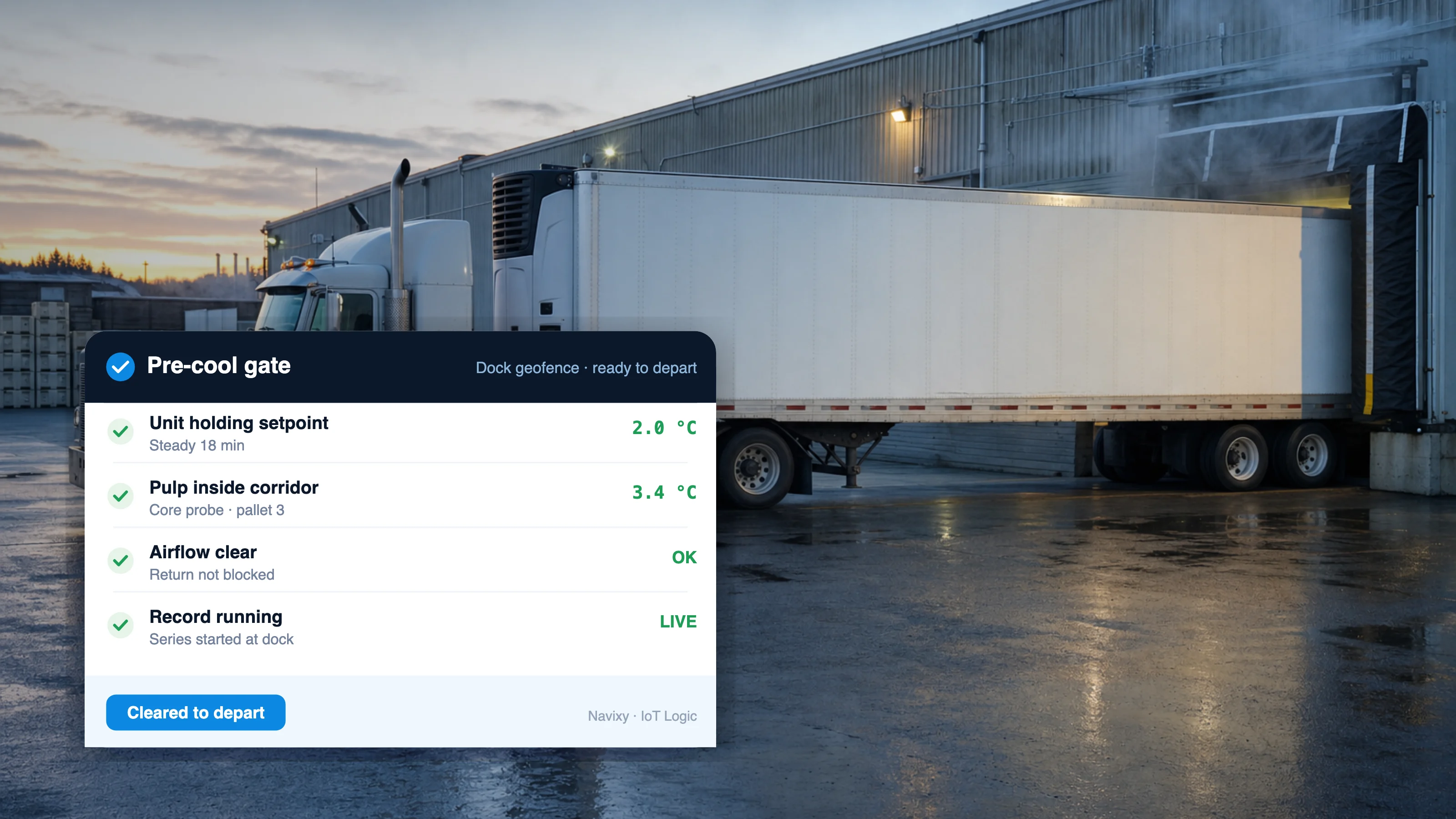

Шлюз предохлаждения: четыре условия допуска к выезду
Шлюз предохлаждения объединяет четыре условия допуска к выезду.
- Установка вышла на заданную температуру и удерживает ее. Для допуска нужна стабильная серия значений, а не краткое касание уставки.
- Температура продукта находится в заданном диапазоне. Измерьте ее зондом в точках, предусмотренных планом качества для партии, и сравните с целью для продукта.
- Схема загрузки сохраняет воздушный поток. Кондиционированный воздух должен проходить сквозь груз и возвращаться обратно. Паллета, блокирующая обратный поток, или перегруженная передняя часть нарушают циркуляцию и создают в грузе застойную зону вне диапазона даже при исправной установке.
- Запись уже идет до выезда. Журнал, начатый на трассе, не показывает условия погрузки — этап, который склад контролирует напрямую.
Привяжите эти строки к конкретной партии: укажите продукт, сорт или стадию зрелости, целевой диапазон, идентификаторы и положение каждого регистратора или зонда в грузе, рефрижератор, время и часовой пояс начала записи. Зафиксируйте сотрудника, который проверил схему загрузки, и момент допуска к выезду. Если зонд переставили или заменили, отметьте это отдельным событием. Такой контекст позволяет сопоставить график с реальной погрузкой: одна и та же температура по-разному читается у стенки кузова и в сердцевине паллеты. Это не пятое условие шлюза, а данные, которые делают четыре условия проверяемыми.
Храните карточку и телеметрию под одним идентификатором партии. Тогда выгрузка связывает решение на площадке с последующим рядом без ручного поиска, какой зонд относился к конкретному рейсу и когда именно было выдано разрешение.
После заполнения четырех строк рефрижератор начинает рейс с подтвержденным состоянием груза. Пустая строка оставляет условие непроверенным, поэтому допуск остается закрытым.
Почему это же правило защищает вас при приемке
Для теплиц юга Казахстана, поставляющих томат в Россию, действует общий технический регламент ЕАЭС: ТР ТС 021/2011 «О безопасности пищевой продукции». Его статья 17 требует, чтобы перевозка (транспортирование) шла в условиях, установленных изготовителем для перевозки продукта, а если такие условия не указаны — в условиях хранения, установленных изготовителем.
Регламент задает требование к перевозке. Непрерывная запись от погрузки до приемки помогает показать, соблюдались ли температурные условия перевозки для конкретной партии. Решение о приемке при этом зависит также от состояния продукта, договора и процедуры получателя.
Непрерывная запись связывает исходное значение продукта с изменениями в пути и условиями при приемке. Она укрепляет позицию в разборе претензии и показывает, на каком участке температура вышла из заданного диапазона.
Быстрая самопроверка перед следующей погрузкой
- В каких точках партии вы измеряете температуру продукта и где фиксируете значения?
- Как долго установка должна удерживать заданную температуру до допуска?
- Кто проверяет схему загрузки и подтверждает свободный прямой и обратный поток воздуха?
- В какой момент начинается запись температуры и какое исходное значение продукта к ней привязано?
- За какое время вы сможете предоставить непрерывный ряд данных с момента погрузки?
Слабый ответ указывает на условие, которое нужно закрыть до разрешения на выезд.
Как Navixy встраивает это правило в процесс
Шлюз предохлаждения можно применять на любой теплице или складе. В IoT Logic мы автоматизируем его сенсорную часть: принимаем данные рефрижератора вместе с показаниями BLE- или проводного зонда и проверяем уставку и температуру продукта в геозоне погрузки. Поток воздуха сотрудник подтверждает после осмотра схемы загрузки, а состояние записи закрывает четвертую строку карточки.
В пути правило может отслеживать разницу между температурой приточного воздуха и температурой продукта. Резкое изменение этой разницы создает повод проверить, не открывалась ли дверь, не нарушен ли обратный поток и нет ли иной причины.
Запись начинается там, где нужно. IoT Query собирает два синхронизированных ряда — температуру продукта и температуру воздуха от погрузки до приемки — и отдельно рассчитывает время вне заданного диапазона. Эти данные мы экспортируем через API в операционное досье партии.
Мы формируем операционную запись; она не подтверждает соответствие конкретным фитосанитарным, пищевым, договорным или регуляторным требованиям.
Ваш следующий шаг
Примените шлюз предохлаждения к следующей погрузке и не разрешайте выезд, пока температура продукта не закроет последнюю строку карточки. Дисплей показывает температуру приточного воздуха; зонд подтверждает, что температура мякоти находится в заданном диапазоне.
